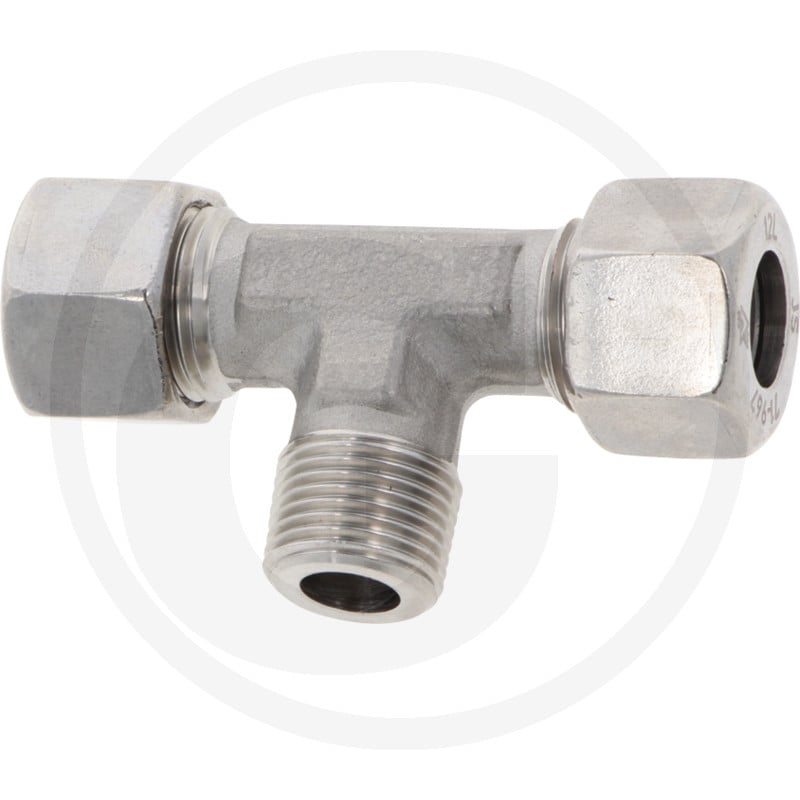

Tev 18 Lm 22X1,5 Keg V2A

Das PH TEV 18 L- M 22x1,5 keg. VA ist ein Ersatzteil der Baureihe 18 L von Granit. Es handelt sich um eine Verbindungsmuffe mit einem Außendurchmesser D1 von 18 mm und einem metrischen Gewinde M22x1,5 (kegig). Weitere technische Merkmale sind ein Außendurchmesser D2 und D3 von jeweils 14 mm, eine Länge L1 von 40 mm, L2 von 23,5 mm und L3 von 36 mm. Die Muffe weist eine Steigung i von 14 mm, S1 von 24 mm und S2 von 32 mm auf. Sie ist für einen Druck von 315 bar ausgelegt und verfügt über einen Anschlussgewinde M26 x 1,5 sowie ein Einschraubgewinde M22 x 1,5 (kegig). Das Gewicht des Teils beträgt 10 g.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 60900692
• Passend für: Diverse Maschinen (genaue Angaben fehlen)
• Kategorie: Ersatzteil
• Ø D1 (mm): 18
• Ø T (mm): M22x1,5
• Ø D2 (mm): 14
• Ø D3 (mm): 14
• L1 (mm): 40
• L2 (mm): 23,5
• L3 (mm): 36
• i (mm): 14
• S1 (mm): 24
• S2 (mm): 32
• PN (bar): 315

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinensystem.
