Tem 15 L 18 Va

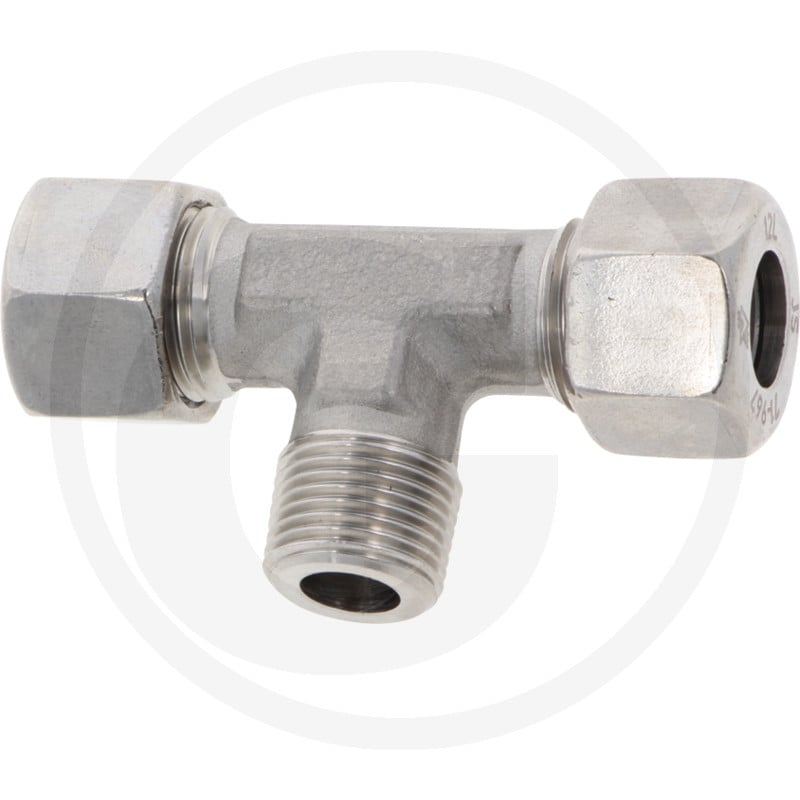

Das PH TEV 15 L- M18x1,5 keg. VA ist ein Ersatzteil für verschiedene Maschinen. Es handelt sich um eine Komponente der Baureihe 15 L.

Die technischen Merkmale umfassen einen Durchmesser D1 von 15 mm, einen metrischen Gewindedurchmesser T von M18x1,5, einen Durchmesser D2 von 12 mm und D3 von 11 mm. Weitere Abmessungen sind L1 (36 mm), L2 (21 mm), L3 (32 mm) und ein Steigung i von 12 mm. Das Teil weist eine Steigung S1 von 19 mm und S2 von 27 mm auf. Der Druck PN beträgt 315 bar.

Das Gewinde ist M18 x 1,5 kegig. Das Gewicht des Teils beträgt 10 g.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 60900691
• Passend für: Diverse Maschinen
• Kategorie: Ersatzteil
• Ø D1 (mm): 15
• Ø T (mm): M18x1,5
• Ø D2 (mm): 12
• Ø D3 (mm): 11
• L1 (mm): 36
• L2 (mm): 21
• L3 (mm): 32
• i (mm): 12
• S1 (mm): 19
• S2 (mm): 27
• PN (bar): 315
• L (mm): 12
• Anschlussgewinde: M22 x 1,5
• Einschraubgewinde: M18 x 1,5 (keg.)
• Gewinde: M18 x 1,5 keg
• SW2 (mm): 19
• SW3 (mm): 27
• Rohr d1 (mm): 15 L
• I (mm): 12
• G (mm): M 18 x 1,5 keg
• Gewicht: 10 g

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinensystem.
