Tev 16 Sm 22X1,5 Keg V2A

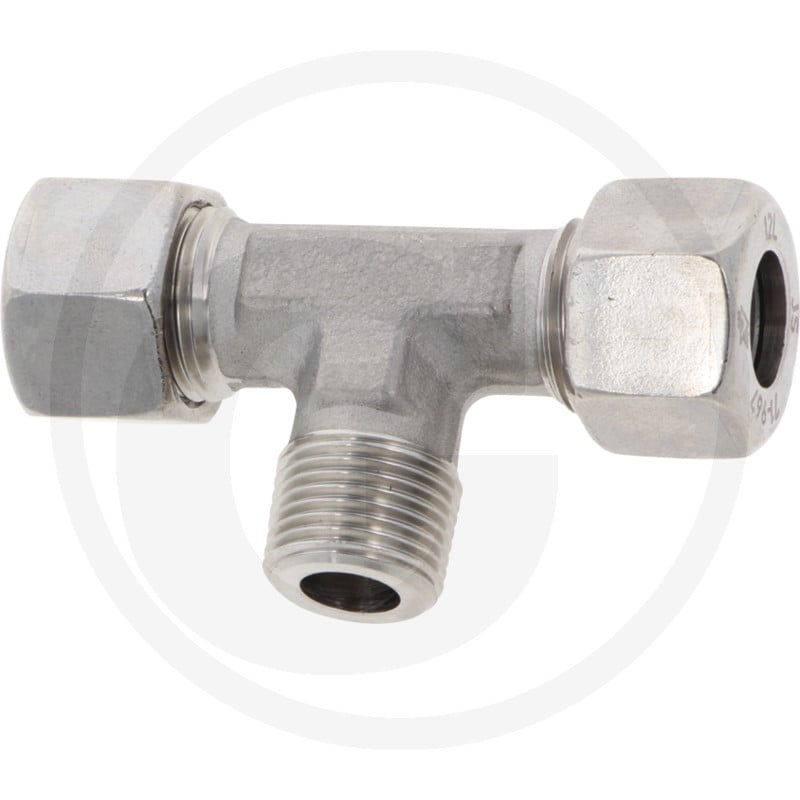

Das PH TEV 16 S- M 22x1,5 keg. VA ist ein Ersatzteil der Baureihe 16 S von Granit. Es handelt sich um eine Verbindungsmuffe mit einem Außendurchmesser D1 von 16 mm und einem Gewinde M22x1,5 (kegig). Die technischen Daten umfassen weitere Abmessungen wie Ø T (22x1,5), Ø D2 (12 mm), Ø D3 (12 mm), L1 (43 mm), L2 (24,5 mm), L3 (32 mm), i (14 mm), S1 (24 mm) und S2 (30 mm). Das Teil weist einen Druck PN von 400 bar auf und wiegt 10 g.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 60900698
• Passend für: Nicht spezifiziert
• Kategorie: Ersatzteil
• Ø D1 (mm): 16
• Ø T (mm): M22x1,5
• Ø D2 (mm): 12
• Ø D3 (mm): 12
• L1 (mm): 43
• L2 (mm): 24,5
• L3 (mm): 32
• i (mm): 14
• S1 (mm): 24
• S2 (mm): 30
• PN (bar): 400
• Anschlussgewinde: M24 x 1,5
• Einschraubgewinde: M22 x 1,5 (keg.)
• Gewicht: 10 g
