Startseite » Ersatzteile » Granit » X-Swv 38 S
Ersatzteil

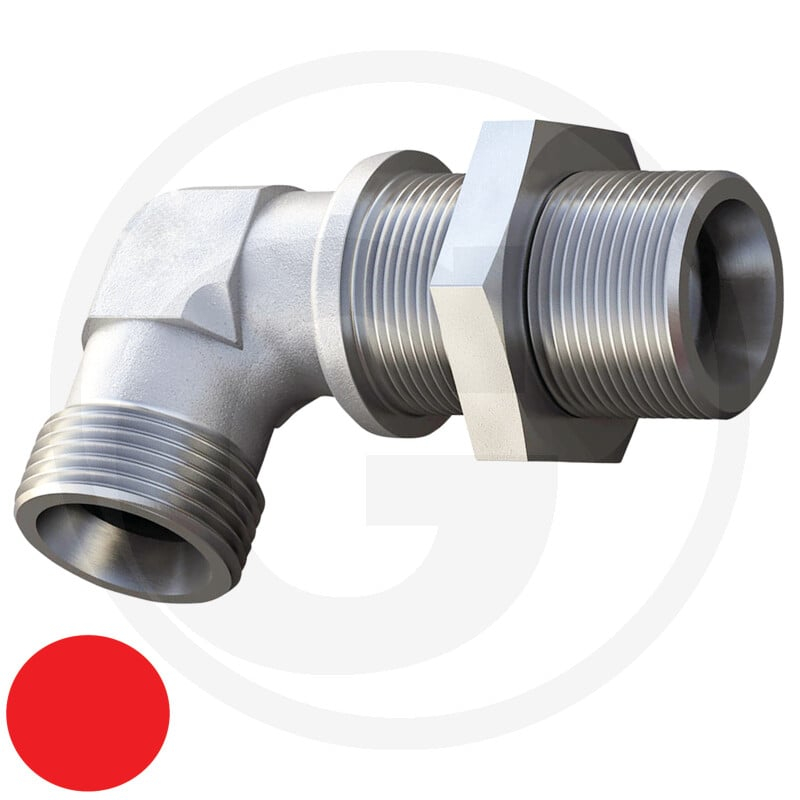

X-Swv 38 S

Art.Nr.87004281

Die Winkel-Schottverschraubung ist ein Ersatzteil für die GRANIT X-SWV 38 S. Sie gehört zur Baureihe 38 S und verfügt über ein Anschlussgewinde von M52 x 2,0. Die Verschraubung hat folgende Maße: T1 (mm): M52 x 2,0, T2 (mm): M52 x 2,0, L1 (mm): 57, L2 (mm): 41, L3 (mm): 53, L4 (mm): 43, L5 (mm): 37, S1 (mm): 50, S2 (mm): 65, D1, D2 (mm): 38, D4 (mm): 60. Sie ist als Winkel Bauform ausgeführt und hat einen PN-Wert von 315 bar. Das Gewicht der Komponente beträgt 1,51 kg.

Diese Schottverschraubung ist ein wichtiger Bestandteil des Systems und gewährleistet eine sichere Verbindung.

Produktdetails
  • Hersteller: Granit
  • Artikelnummer: 87004281
  • Typ: X-SWV
  • Passend für: GRANIT X-SWV 38 S
  • Kategorie: Ersatzteil
  • Gewicht: 1,51 kg

Technische Spezifikationen

HerstellerGRANIT
Gewicht1,510 KG
