Startseite » Ersatzteile » Granit » X-Swv 22 L
Ersatzteil

X-Swv 22 L

Art.Nr.87004271

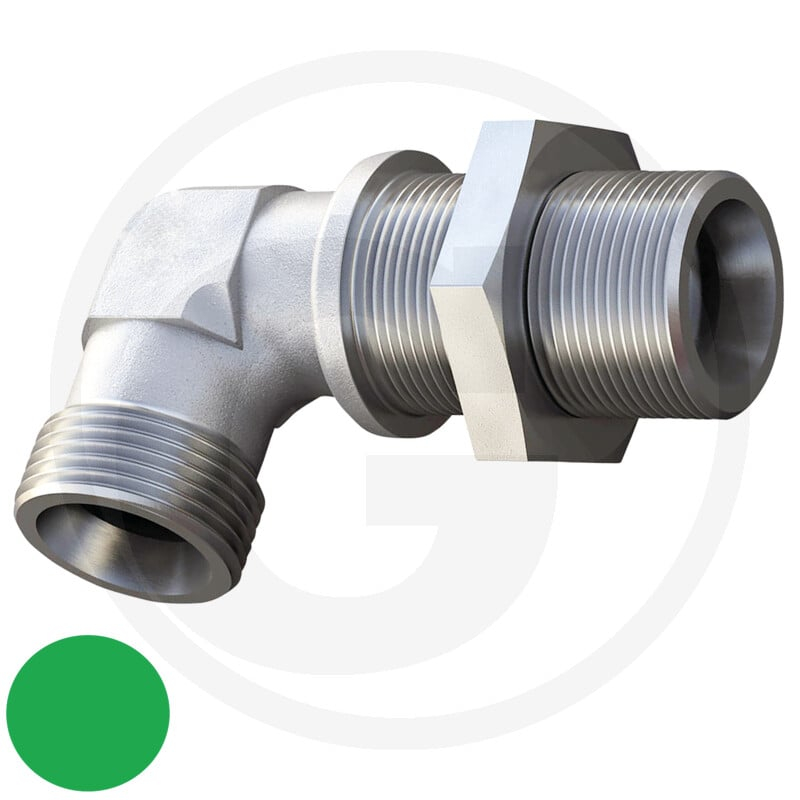

Die Winkel-Schottverschraubung GRANIT X-SWV 22 L ist ein Bauteil für verschiedene Granit-Systeme. Sie verfügt über ein Anschlussgewinde von M30 x 2,0 und eine Bauform als Winkel. Die technischen Maße betragen T1 (mm): M30 x 2,0, T2 (mm): M30 x 2,0, L1 (mm): 35, L2 (mm): 27,5, L3 (mm): 30, L4 (mm): 34,5, L5 (mm): 72, S1 (mm): 27, S2 (mm): 41, D1, D2 (mm): 22 und D4 (mm): 36. Die Verschraubung ist für einen Druck von 160 bar ausgelegt und wiegt 326 g.

Als Komponente im System dient sie der sicheren Verbindung und Abdichtung.

Produktdetails
  • Hersteller: Granit
  • Artikelnummer: 87004271
  • Typ: X-SWV
  • Passend für: Diverse Granit-Systeme
  • Kategorie: Ersatzteil
  • Gewicht: 326 g

Technische Spezifikationen

HerstellerGRANIT
Gewicht0,326 KG
