Ersatzteil

X-Swv 22 L

Art.Nr.87003551

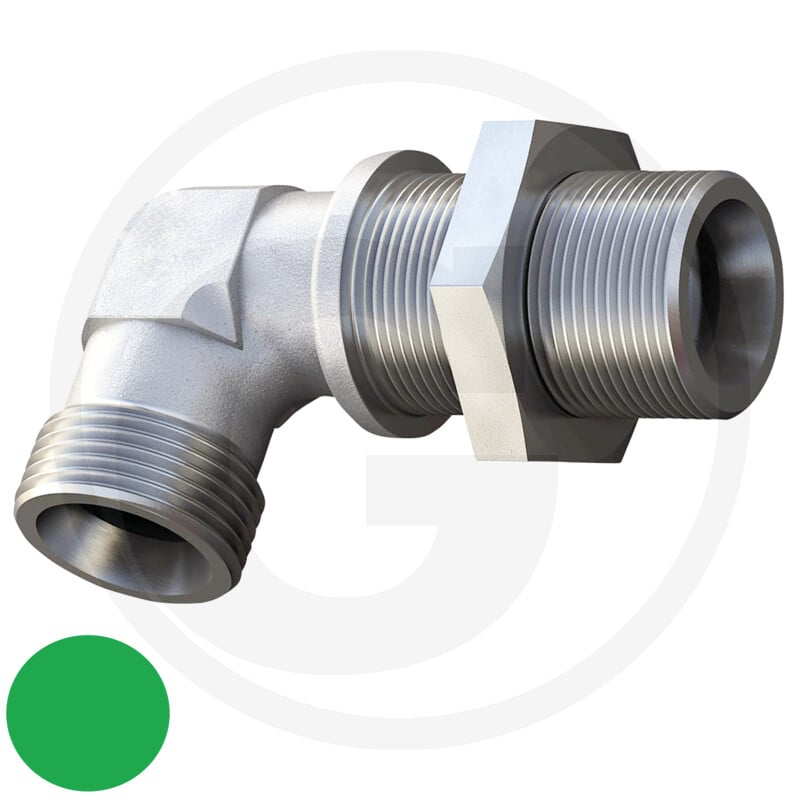

Die Winkel-Schottverschraubung GRANIT X-SWV 22 L ist ein Ersatzteil, das Bestandteil verschiedener hydraulischer Systeme sein kann. Sie zeichnet sich durch ihre Bauform als Winkel aus und ist der Baureihe 22 L zugeordnet. Die Verschraubung besitzt einen PN-Wert von 160 bar und ist mit einem Anschlussgewinde von M30 x 2,0 ausgestattet. Die technischen Maße betragen L1: 35 mm, L2: 27,5 mm, L3: 30 mm, L4: 34,5 mm, L5: 72 mm, S1: 27 mm, S2: 41 mm, T1 und T2: M30 x 2,0 sowie D1 und D2: 22 mm und D4: 36 mm.

Produktdetails
  • Hersteller: Granit
  • Artikelnummer: 87003551
  • Typ: Winkel-Schottverschraubung
  • Passend für: Diverse Systeme
  • Kategorie: Ersatzteil
Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen System.

Technische Spezifikationen

HerstellerGRANIT
