Ersatzteil
X-Swv 15 L
Art.Nr.87003549

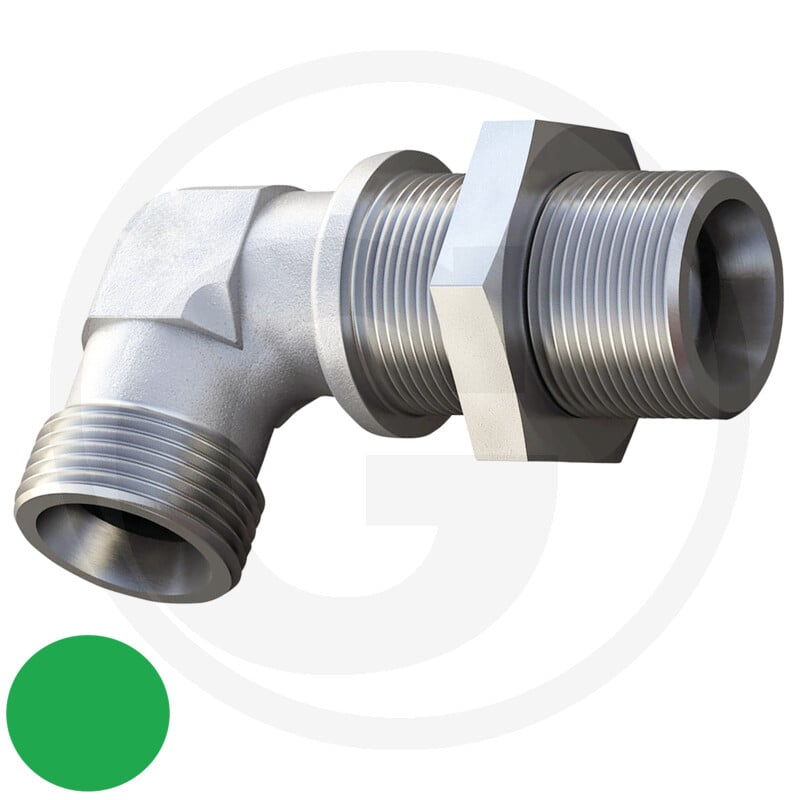

Die Winkel-Schottverschraubung GRANIT X-SWV 15 L ist ein Ersatzteil, das Bestandteil verschiedener hydraulischer Systeme sein kann. Sie zeichnet sich durch ihre Bauform als Winkel aus und verfügt über eine Typformel X-SWV. Die Verschraubung ist aus Stahl gefertigt und besitzt eine Cr6-freie Oberfläche. Sie ist für einen Betriebsdruck von 315 bar geeignet und verfügt über Anschlussgewinde mit dem Gewindemaß M22 x 1,5.
Die Abmessungen betragen L1: 28 mm, L2: 21 mm, L3: 23 mm, L4: 31 mm und L5: 61 mm. Weitere Maße sind S1: 19 mm, S2: 30 mm, T2: M22 x 1,5 und T1: M22 x 1,5. Die Innendurchmesser betragen D1 und D2 jeweils 15 mm und D4: 27 mm. Das Gewicht der Komponente beträgt 168 g.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 87003549
- Typ: X-SWV
- Passend für: Diverse Anwendungen
- Kategorie: Ersatzteil
- Material: Stahl
- Druck (bar): 315
- Anschlussgewinde: M22 x 1,5
Technische Spezifikationen
| Gewicht | 0,168 KG |
