Startseite » Ersatzteile » Granit » X-Swv 14 S
Ersatzteil

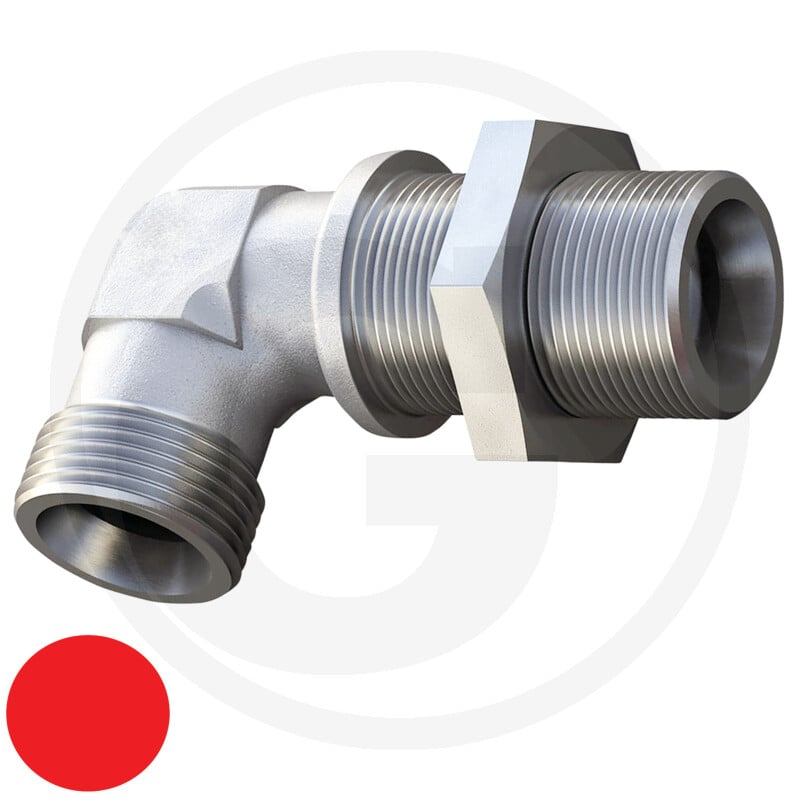

X-Swv 14 S

Art.Nr.87004276

Die Winkel-Schottverschraubung GRANIT X-SWV 14 S ist ein Ersatzteil, das Bestandteil verschiedener hydraulischer Systeme sein kann. Sie gehört zur Baureihe 14 S und verfügt über ein Anschlussgewinde von M22 x 1,5. Die technischen Maße betragen T1 (mm): M22 x 1,5, T2 (mm): M22 x 1,5, L1 (mm): 30, L2 (mm): 22, L3 (mm): 40, L4 (mm): 23, L5 (mm): 32, S1 (mm): 19, S2 (mm): 30, D1, D2 (mm): 14 und D4 (mm): 27. Die Verschraubung ist für einen Druck von 630 bar ausgelegt und hat eine Bauform als Winkel. Das Gewicht des Teils beträgt 195 g.

Produktdetails
  • Hersteller: Granit
  • Artikelnummer: 87004276
  • Typ: X-SWV
  • Passend für: GRANIT X-SWV 14 S
  • Kategorie: Ersatzteil
  • Gewicht: 195 g

Technische Spezifikationen

HerstellerGRANIT
Gewicht0,195 KG
