Ersatzteil

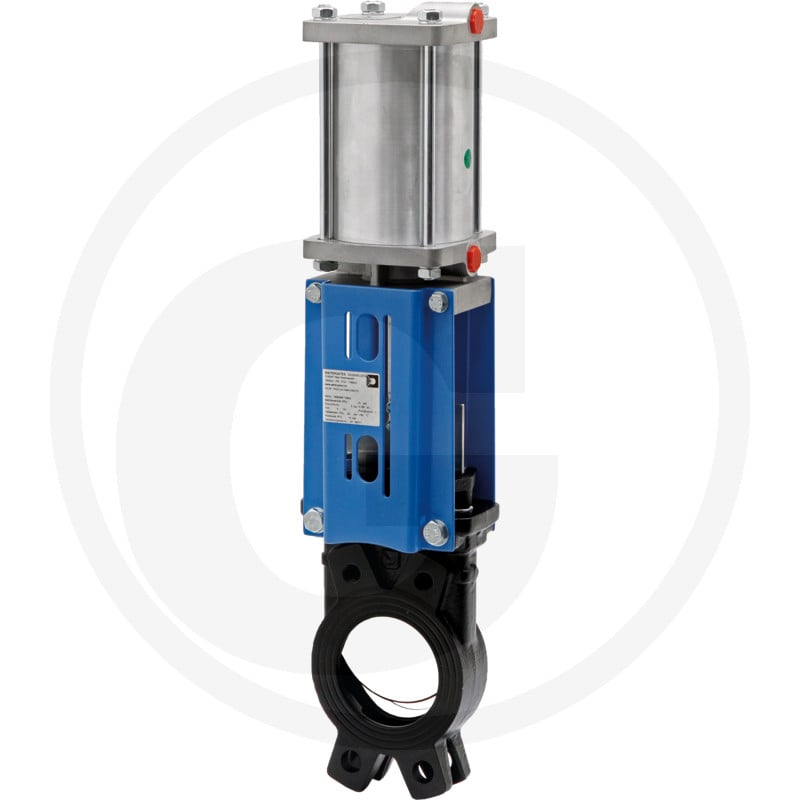

Watergates Stoffschieber Pd-Weg Dn 80
Art.Nr.40504052255
Der Watergates Stoffschieber PD-WGE DN 80 ist ein pneumatisch-doppelwirkender Plattenschieber, der in verschiedenen Systemen eingesetzt wird. Er dient dazu, den Durchfluss von Stoffbahnen zu steuern. Der Schieber verfügt über eine Nennweite von 80 mm (entspricht 3 Zoll) und ist für einen maximalen Betriebsdruck von 10 bar sowie einen Steuerdruck von 6 bar ausgelegt. Der Anschluss erfolgt über einen G 1/4"-Anschluss mit Flansch-zu-Flansch-Verbindung. Mit einer Länge von 46 mm und einem Gewicht von 13,61 kg ist der Schieber robust und zuverlässig.
Technische Spezifikationen
| DN (Zoll) | 3" |
| DN (mm) | 80 |
| Länge (mm) | 46 |
| Betriebsdruck max. (bar) | 10 |
| Steuerdruck (bar) | 6 |
| Anschluss | G 1/4" |
| Nennweite (mm) | 80 |
| Nennweite (Zoll) | 3" |
| Anschlussart | Flansch → Flansch |
| Schieberbetätigung | Pneumatisch-doppelwirkend |
| Schieberart | Plattenschieber |
| Bildnummer | 3 |
| Gewicht | 13,608 KG |
