Ersatzteil

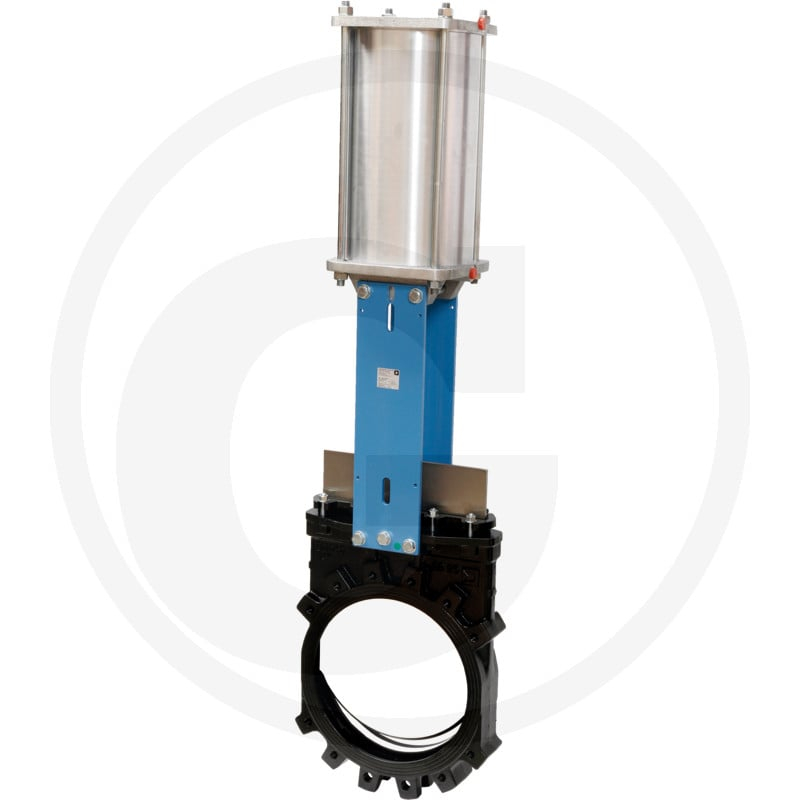

Watergates Stoffschieber Pd-Weg Dn 350

Art.Nr.40504052265

Der Watergates Stoffschieber PD-WEG DN 350 von Granit ist ein Ersatzteil in der Ausführung als pneumatisch-doppelwirkender Plattenschieber bzw. Stoffschieber. Die Nennweite beträgt DN 350 bzw. 14", die Anschlussart ist Flansch zu Flansch mit Flanschmaß PN 10. Das Bauteil ist für einen maximalen Betriebsdruck von 6 bar ausgelegt; der Steuerdruck beträgt ebenfalls 6 bar. Der pneumatische Stellantrieb ist doppeltwirkend und wird über einen G 3/8"-Anschluss eingebunden.

Das Gehäuse besteht aus GG25, das Schieberblatt aus Edelstahl 1.4301. Der Gehäusesitz ist aus NBR ausgeführt. Die Packung ist 3-lagig aufgebaut und besteht aus GFO-Faser/Twaron kantenverstärkt, NBR-O-Ring sowie synthetischer, PTFE-imprägnierter Faser. In Anlagen mit Schieberarmaturen dient ein Stoffschieber dazu, Medienströme abzusperren oder freizugeben; der Austausch kann erforderlich sein, wenn Dichtfunktion, Betätigung oder Anschlussbereich nicht mehr den Anforderungen entsprechen.

Produktdetails
  • Hersteller: Granit
  • Artikelnummer: 40504052265
  • Typ: Stoffschieber / Plattenschieber, pneumatisch-doppelwirkend
  • Passend für: nicht angegeben
  • Kategorie: Ersatzteil
  • Nennweite: DN 350 / 14"
  • Länge: 96 mm
  • Anschlussart: Flansch -> Flansch
  • Flanschmaß: PN 10
  • Betriebsdruck max.: 6 bar
  • Steuerdruck: 6 bar
  • Anschluss: G 3/8"
  • Gehäusematerial: GG25
  • Schieberblatt: Edelstahl 1.4301
  • Gehäusesitz: NBR
  • Packung: 3-lagig, GFO-Faser/Twaron kantenverstärkt, NBR-O-Ring, synthetische Faser PTFE-imprägniert
  • Vergleichsnummern: 4850058568, WGE-GG-NBR-350/PD
Hinweis

Bitte prüfen Sie vor dem Einbau die Kompatibilität mit Anlage, Anschlussbild und Betriebsdaten.

Technische Spezifikationen

DN (Zoll)14"
DN (mm)350
Länge (mm)96
Betriebsdruck max. (bar)6
Steuerdruck (bar)6
AnschlussG 3/8"
Nennweite (mm)350
Nennweite (Zoll)14"
AnschlussartFlansch → Flansch
SchieberbetätigungPneumatisch-doppelwirkend
SchieberartPlattenschieber
Bildnummer10
HerstellerGRANIT
SperrgutJa
Gewicht127,000 KG
