Ersatzteil
Teleskopzylinder 3-Stufig
Art.Nr.82010013

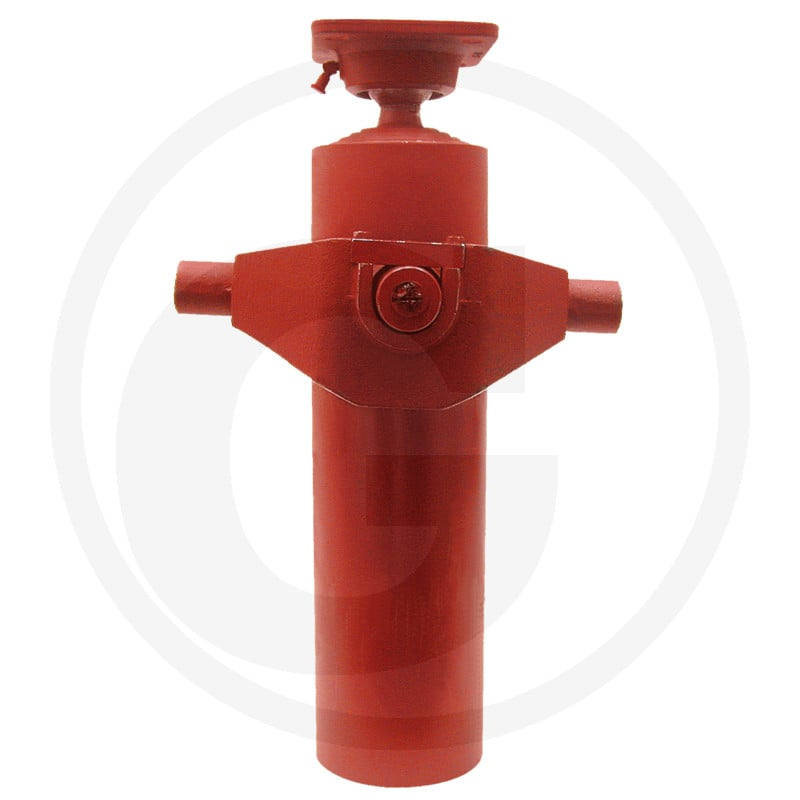

Der Weber Teleskopzylinder 3-stufig, Artikelnummer 82010013, ist ein Ersatzteil für Granit Maschinen. Der Zylinder verfügt über eine Kugel- und Pfannen-Ausführung und ist mit einem Kardanring ausgestattet.
Der Teleskopzylinder bietet einen Hub von 1400 Millimetern und hat einen Durchmesser von 75, 90 und 105 Millimetern in den einzelnen Stufen. Er ist für einen Betriebsdruck von maximal 200 bar ausgelegt und hat eine maximale Traglast am Kardanring von 8 Tonnen. Das Anschlussgewinde beträgt M16 x 1,5.
Der Zylinder ist ein wichtiger Bestandteil des hydraulischen Systems und ermöglicht eine präzise Steuerung von Arbeitsgeräten.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 82010013
- Passend für: Granit Maschinen
- Kategorie: Ersatzteil
- Aufhängung: Aufhängezapfen Oben
- Stufen: 3
- Hub (mm): 1400
- Betriebsdruck max. (bar): 200
Technische Spezifikationen
| Ausführung | Kugel und -pfanne |
| Aufhängung | Aufhängezapfen Oben |
| Ausstattung | mit Kardanring |
| Stufen | 3 |
| T Stufen-Ø 1/2/3/4/5 | 75/90/105/-/- |
| max. Traglast Kardanring (t) | 8 |
| Hub (mm) | 1400 |
| L (mm) | M16 x 1,5 |
| A (mm) | 40 |
| Anschlussgewinde | M16 x 1,5 |
| B (mm) | 230 |
| Betriebsdruck max. (bar) | 200 |
| C (mm) | 180 |
| E (mm) | 155 |
| K (mm) | 125 |
| Hubkraft Stufen (t) bei 180 bar | 7,7 / 11,2 / 15,2 |
| Volumen (l) | 11,9 |
| I (mm) | 125 |
| F (mm) | 641 |
| T (mm) | 40 |
| J (mm) | 14,5 |
| G (mm) | 125 |
