Ersatzteil
Teleskopzylinder 3-Stufig
Art.Nr.82010012

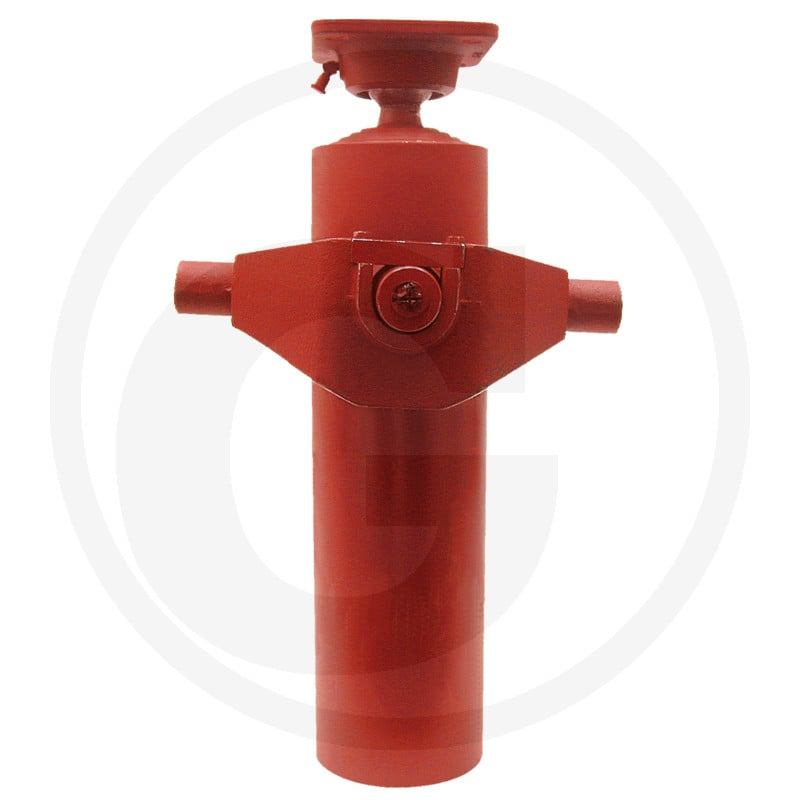

Der Weber Teleskopzylinder 3-stufig, Artikelnummer 82010012, ist ein Ersatzteil für Granit Maschinen. Der Zylinder verfügt über eine Kugel- und Pfannen-Ausführung und ist mit einem Kardanring ausgestattet.
Der Teleskopzylinder bietet einen Hub von bis zu 1200 Millimetern und eine maximale Traglast am Kardanring von 8 Tonnen. Er ist für einen Betriebsdruck von maximal 200 bar ausgelegt. Die Stufen-Ø betragen 75, 90 und 105 Millimeter. Die Hubkraft pro Stufe bei 180 bar beträgt 7,7, 11,2 bzw. 15,2 Tonnen.
Der Zylinder ist ein wichtiger Bestandteil hydraulischer Systeme und ermöglicht die Bewegung von Lasten.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 82010012
- Passend für: Granit Maschinen
- Kategorie: Ersatzteil
- Aufhängung: Aufhängezapfen Oben
- Stufen: 3
- Hub (mm): 1200
- L (mm): M16 x 1,5
- Anschlussgewinde: M16 x 1,5
- Betriebsdruck max. (bar): 200
Hinweis
Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinmodell.
Technische Spezifikationen
| Ausführung | Kugel und -pfanne |
| Aufhängung | Aufhängezapfen Oben |
| Ausstattung | mit Kardanring |
| Stufen | 3 |
| T Stufen-Ø 1/2/3/4/5 | 75/90/105/-/- |
| max. Traglast Kardanring (t) | 8 |
| Hub (mm) | 1200 |
| L (mm) | M16 x 1,5 |
| A (mm) | 40 |
| Anschlussgewinde | M16 x 1,5 |
| B (mm) | 230 |
| Betriebsdruck max. (bar) | 200 |
| C (mm) | 180 |
| E (mm) | 155 |
| K (mm) | 125 |
| Hubkraft Stufen (t) bei 180 bar | 7,7 / 11,2 / 15,2 |
| Volumen (l) | 10,4 |
| I (mm) | 125 |
| F (mm) | 578 |
| T (mm) | 40 |
| J (mm) | 14,5 |
| G (mm) | 125 |
