Ersatzteil

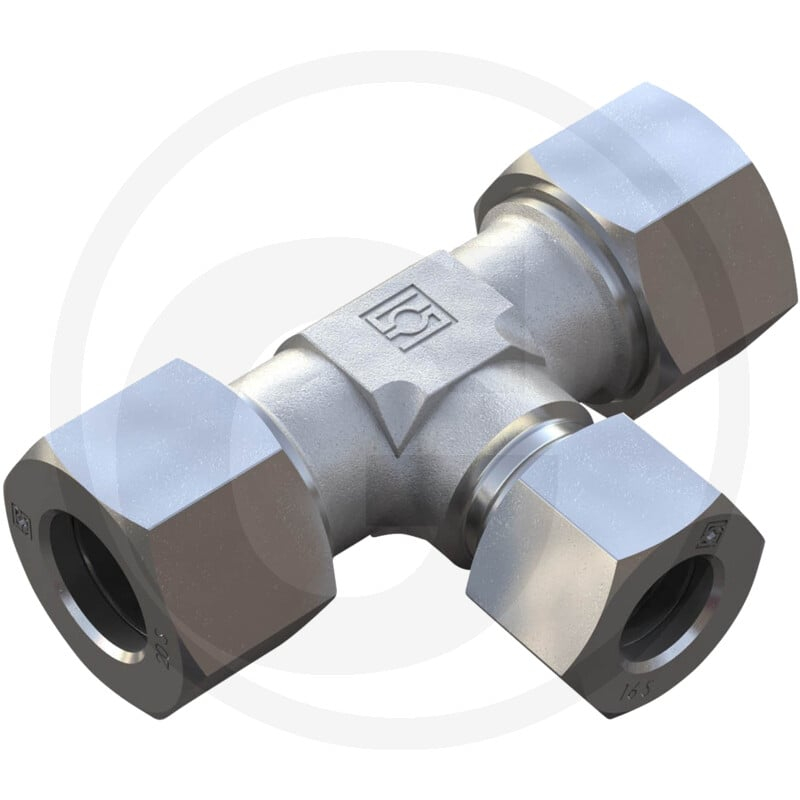

Verschraubung Typ: Tr 08/ 12/ 08 - L
Art.Nr.81600264
Die STAUFF TV 08-12-08 L ist eine T-Reduzierverschraubung der Baureihe 8 L / 12 L / 8 L. Sie dient als Verbindungselement in hydraulischen Systemen und ermöglicht die Verzweigung von Leitungen unterschiedlicher Durchmesser. Die Verschraubung ist für einen Betriebsdruck von 400 bar ausgelegt.
Technische Merkmale der STAUFF TV 08-12-08 L umfassen eine T-Form, eine Typformel von TV-RED sowie Abmessungen von 17 mm (L1, L2, L3), 15 mm (L4), 30 mm (L5, L6), 22 mm (S1), 17 mm (S2, S3, S4) und 8 L (D1, D3). Das Gewicht der Komponente beträgt 122 g.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 81600264
- Passend für: Diverse Maschinen
- Kategorie: Ersatzteil
- Bauform: T-Form
- Typformel: TV-RED
- PN (bar): 400
- D1 (mm): 8 L
- D2 (mm): 12 L
- L1 (mm): 17
- L2 (mm): 17
- L3 (mm): 17
- L4 (mm): 15
- L5 (mm): 30
- S1 (mm): 22
- S2 (mm): 17
- S3 (mm): 17
- S4 (mm): 17
- L6 (mm): 30
- D3 (mm): 8 L
- L7 (mm): 30
Hinweis
Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinensystem.
Technische Spezifikationen
| Sperrgut | Ja |
| Gewicht | 0,122 KG |
