Ersatzteil

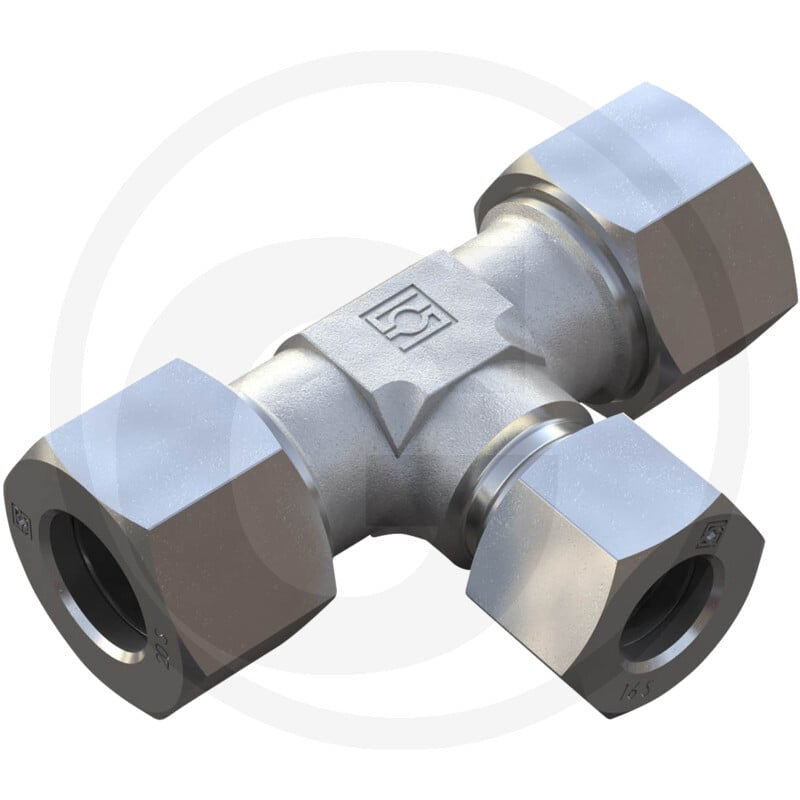

Verschraubung Typ: Tr 28/ 15/ 28 - L
Art.Nr.81600302
Die STAUFF TV 28-15-28 L ist eine T-Reduzierverschraubung der Baureihe 28 L / 15 L / 28 L. Sie dient als Verbindungselement in hydraulischen Systemen und Anlagen.
Die Verschraubung weist folgende technische Merkmale auf: Bauform T-Form, Typformel TV-RED, PN (bar) 250, D1 (mm) 28 L, D2 (mm) 15 L, L1 (mm) 47, L2 (mm) 30,5, L3 (mm) 30,5, L4 (mm) 31, L5 (mm) 47, S1 (mm) 41, S2 (mm) 27, S3 (mm) 41, S4 (mm) 36, L6 (mm) 47, D3 (mm) 28 L, L7 (mm) 46. Das Gewicht beträgt 700 g.
Als Reduzierverschraubung ermöglicht sie den Anschluss von Leitungen unterschiedlicher Durchmesser.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 81600302
- Passend für: Diverse Maschinen
- Kategorie: Ersatzteil
- Gewicht: 700 g
Technische Spezifikationen
| Sperrgut | Ja |
| Gewicht | 0,700 KG |
