Ersatzteil

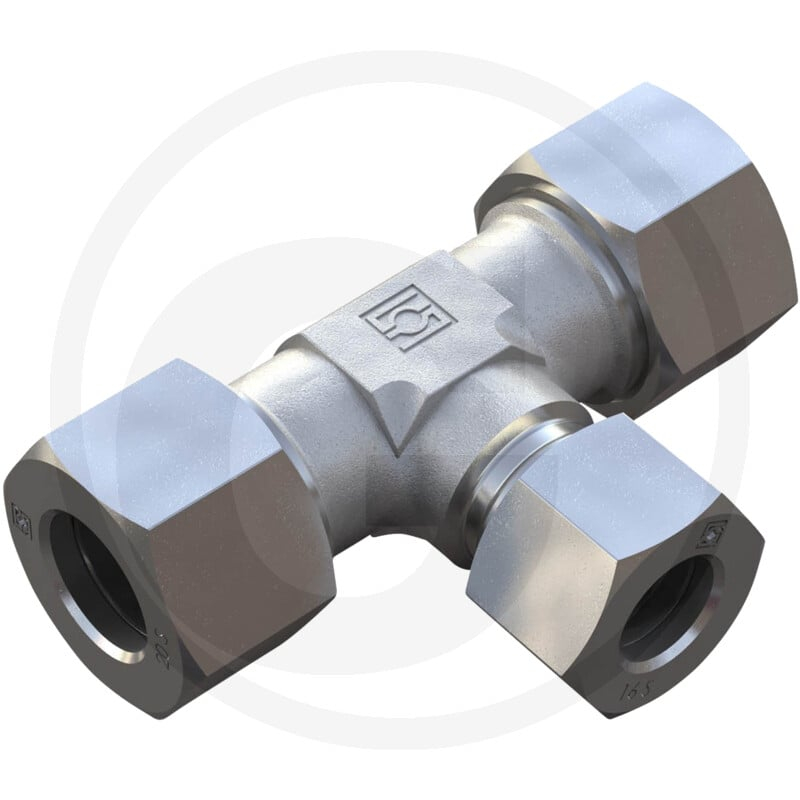

Verschraubung Typ: Tr 28/ 22/ 28 - L
Art.Nr.81600305
Die STAUFF TV 28-22-28 L ist eine T-Reduzierverschraubung, die Bestandteil von hydraulischen Systemen sein kann. Sie dient der Verbindung von Rohren unterschiedlicher Durchmesser.
Die Verschraubung hat folgende technische Merkmale: Bauform T-Form, Typformel TV-RED, PN (bar) 250, D1 (mm) 28 L, D2 (mm) 22 L, D3 (mm) 28 L. Die Maße betragen L1 (mm) 47, L2 (mm) 30,5, L3 (mm) 30,5, L4 (mm) 30,5, L5 (mm) 47, L6 (mm) 47 und L7 (mm) 47. Die Gewinde betragen S1 (mm) 41, S2 (mm) 36, S3 (mm) 41 und S4 (mm) 36. Das Gewicht beträgt 800 g.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 81600305
- Passend für: Granit Maschinen
- Kategorie: Ersatzteil
- Gewicht: 800 g
Technische Spezifikationen
| Sperrgut | Ja |
| Gewicht | 0,800 KG |
