Verschraubung Typ: Tr 06/ 10/ 06 - L

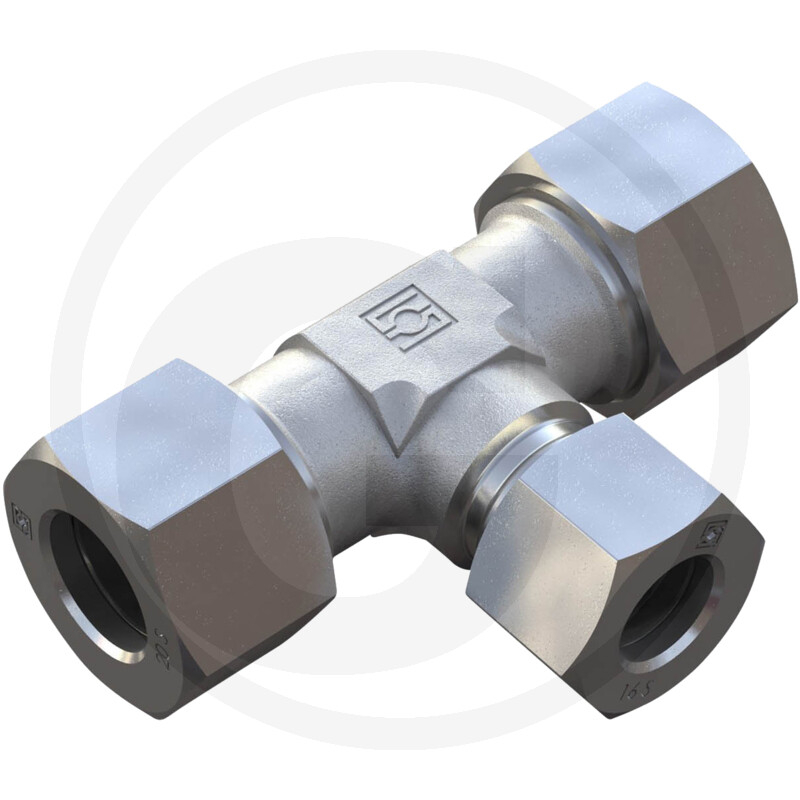

Die T-Reduzierverschraubung STAUFF TV 06-10-06 L ist ein hydraulisches Bauteil, das in verschiedenen Systemen eingesetzt wird. Sie dient der Verbindung von drei Leitungen unterschiedlicher Durchmesser. Die Verschraubung ist der Baureihe 6 L / 10 L / 6 L zugeordnet und weist einen Arbeitsdruck (PN) von 500 bar auf.

Die T-Reduzierverschraubung hat eine T-Form und folgende Maße: D1 (6 L), D2 (10 L), D3 (6 L), L1 (15 mm), L2 (15 mm), L3 (15 mm), L4 (15 mm), L5 (29,5 mm), L6 (29,5 mm), L7 (30 mm), S1 (19 mm), S2 (14 mm), S3 (14 mm), S4 (17 mm). Das Gewicht der Komponente beträgt 80 g.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 81600261
• Passend für: Diverse hydraulische Systeme
• Kategorie: Ersatzteil
• Typformel: TV-RED
