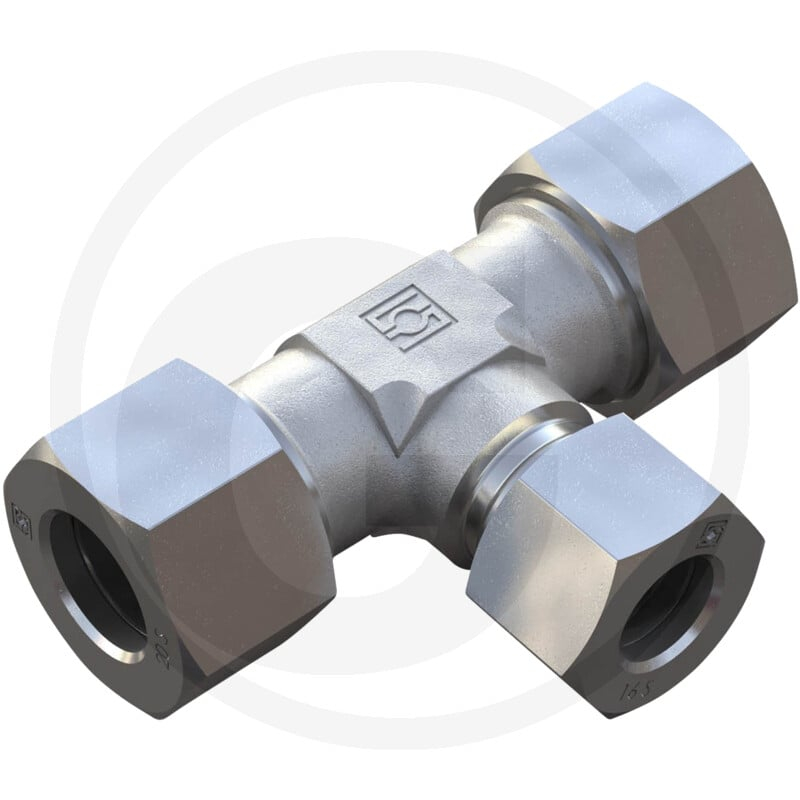

Verschraubung Typ: Tr 18/ 10/ 18 - L

Die T-Reduzierverschraubung STAUFF TV 18-10-18 L ist ein Ersatzteil, das zur Verbindung von Fluiden in hydraulischen Systemen eingesetzt wird. Sie gehört zur Baureihe 18 L / 10 L / 18 L und weist eine Nenndruckfestigkeit (PN) von 400 bar auf. Die Verschraubung hat eine T-Form und eine Typformel von TV-RED.

Die Maße der Verschraubung betragen: D1 (18 L), D2 (10 L), L1 (40 mm), L2 (23,5 mm), L3 (23,5 mm), L4 (34 mm), L5 (40 mm), S1 (32 mm), S2 (19 mm), S3 (32 mm), S4 (24 mm), L6 (40 mm), D3 (18 L), L7 (29 mm). Das Gewicht der Komponente beträgt 316 g.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 81600288
• Passend für: Diverse Maschinen
• Kategorie: Ersatzteil
• Bauform: T-Form
• Typformel: TV-RED
• PN (bar): 400
• D1 (mm): 18 L
• D2 (mm): 10 L
• Gewicht: 316 g
