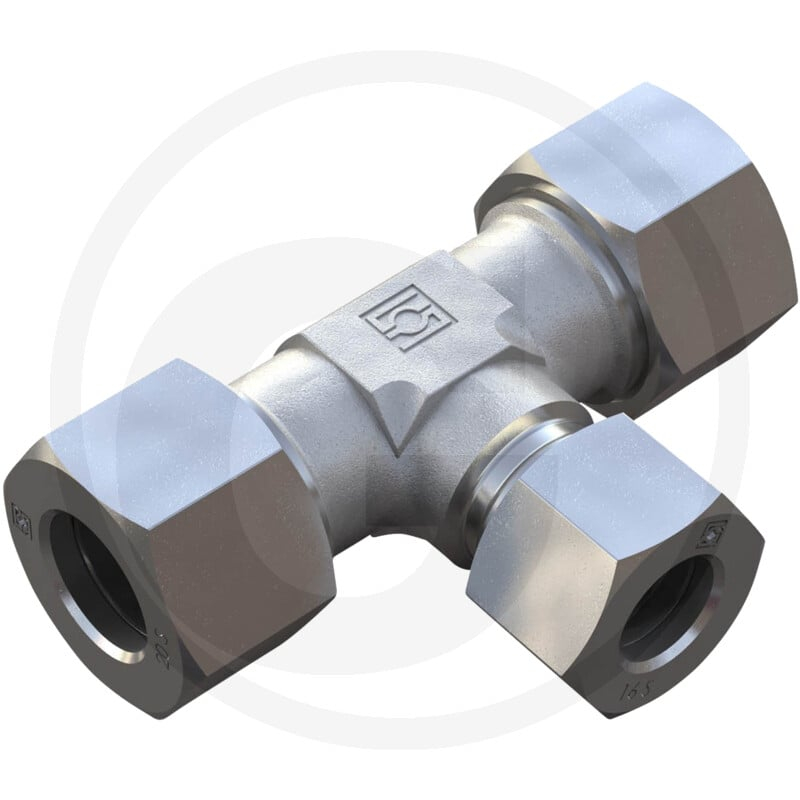

Verschraubung Typ: Tr 15/ 12/ 15 - L

Die STAUFF TV 15-12-15 L ist eine T-Reduzierverschraubung aus der Baureihe 15 L / 12 L / 15 L. Sie dient zur Verbindung von Rohrleitungen unterschiedlicher Durchmesser in hydraulischen Systemen. Die Verschraubung hat eine T-Form und ist für einen Betriebsdruck von 400 bar ausgelegt.

Die Maße der Verschraubung betragen: D1 (15 L), D2 (12 L), D3 (15 L), L1 (21 mm), L2 (21 mm), L3 (21 mm), L4 (21 mm), L5 (36 mm), L6 (36 mm), L7 (36 mm), S1 (22 mm), S2 (27 mm), S3 (19 mm), S4 (19 mm). Das Gewicht der Komponente beträgt 235 g.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 81600284
• Passend für: Diverse hydraulische Systeme
• Kategorie: Ersatzteil
• Typformel: TV-RED
• PN (bar): 400
