Ersatzteil

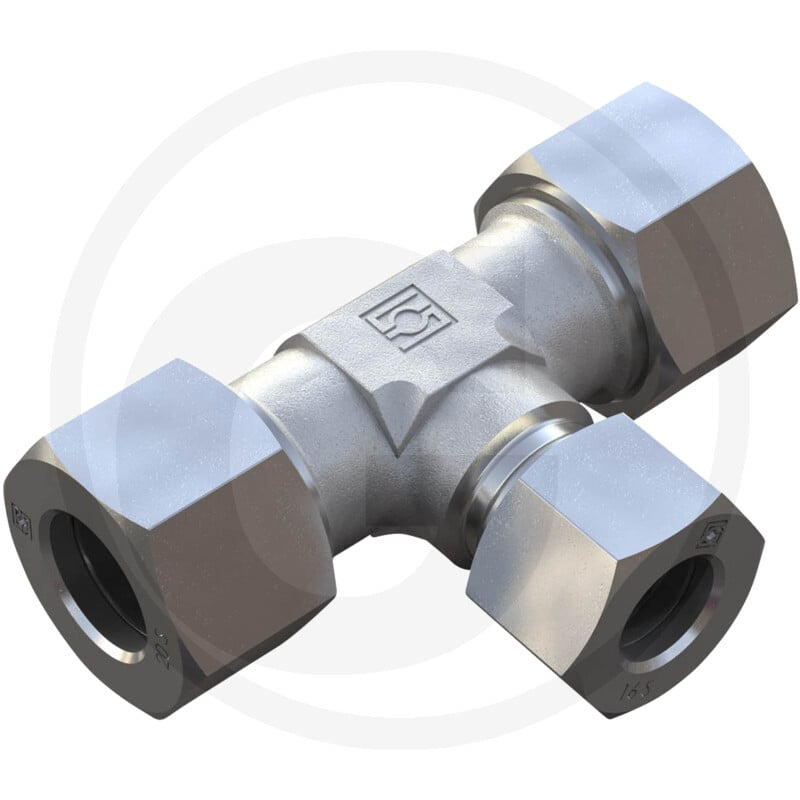

Verschraubung Typ: Tr 15/ 10/ 15 - L
Art.Nr.81600282
Die STAUFF TV 15-10-15 L ist eine T-Reduzierverschraubung aus der Baureihe 15 L / 10 L / 15 L. Sie dient als Verbindungselement in hydraulischen Systemen und ermöglicht die Verzweigung von Leitungen unterschiedlicher Durchmesser. Die Verschraubung weist eine Nenndruckfestigkeit (PN) von 400 bar auf.
Technische Merkmale der STAUFF TV 15-10-15 L sind die Bauform in T-Form sowie die Abmessungen: D1 (15 L), D2 (10 L), D3 (15 L), L1 (21 mm), L2 (21 mm), L3 (21 mm), L4 (21 mm), L5 (36 mm), L6 (36 mm), L7 (36 mm), S1 (19 mm), S2 (27 mm), S3 (19 mm), S4 (19 mm). Das Gewicht beträgt 225 g.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 81600282
- Passend für: Diverse hydraulische Systeme
- Kategorie: Ersatzteil
- Typformel: TV-RED
- PN (bar): 400
- Gewicht: 225 g
Technische Spezifikationen
| Sperrgut | Ja |
| Gewicht | 0,225 KG |
