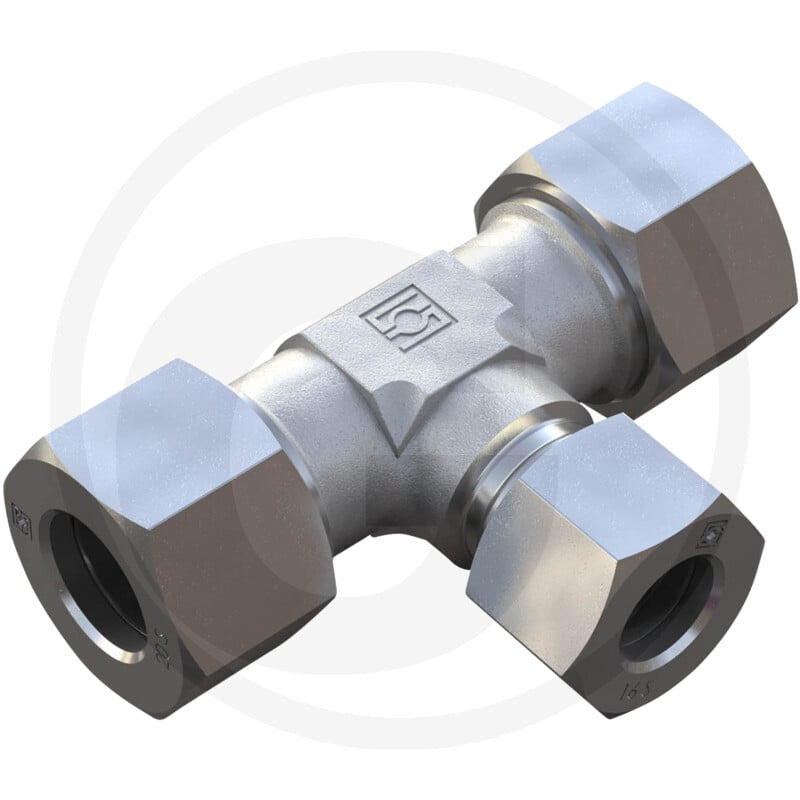

Verschraubung Typ: Tr 12/ 08/ 12 - L

Die STAUFF TV 12-08-12 L ist eine T-Reduzierverschraubung der Baureihe 12 L / 8 L / 12 L. Sie dient als Verbindungselement in hydraulischen Systemen und ermöglicht den Übergang zwischen verschiedenen Rohrquerschnitten.

Die Verschraubung hat eine T-Form (Typformel: TV-RED) und ist für einen Betriebsdruck von 400 bar ausgelegt. Die Maße betragen: D1 (12 L), D2 (8 L), D3 (12 L), L1 (17 mm), L2 (17 mm), L3 (17 mm), L4 (17 mm), L5 (31,5 mm), S1 (17 mm), S2 (22 mm), S3 (17 mm), S4 (19 mm), L6 (31,5 mm), L7 (32 mm). Das Gewicht der Komponente beträgt 142 g.

Als Ersatzteil trägt die STAUFF TV 12-08-12 L zur Aufrechterhaltung der Funktionalität von Maschinen und Anlagen bei.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 81600273
• Passend für: Diverse Maschinen
• Kategorie: Ersatzteil
• Bauform: T-Form
• Typformel: TV-RED
• Baureihe: 12 L / 8 L / 12 L
• PN (bar): 400
• D1 (mm): 12 L
• D2 (mm): 8 L
• D3 (mm): 12 L
• L1 (mm): 17
• L2 (mm): 17
• L3 (mm): 17
• L4 (mm): 17
• L5 (mm): 31,5
• S1 (mm): 17
• S2 (mm): 22
• S3 (mm): 17
• S4 (mm): 19
• L6 (mm): 31,5
• L7 (mm): 32
• Gewicht: 142 g

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinensystem.
