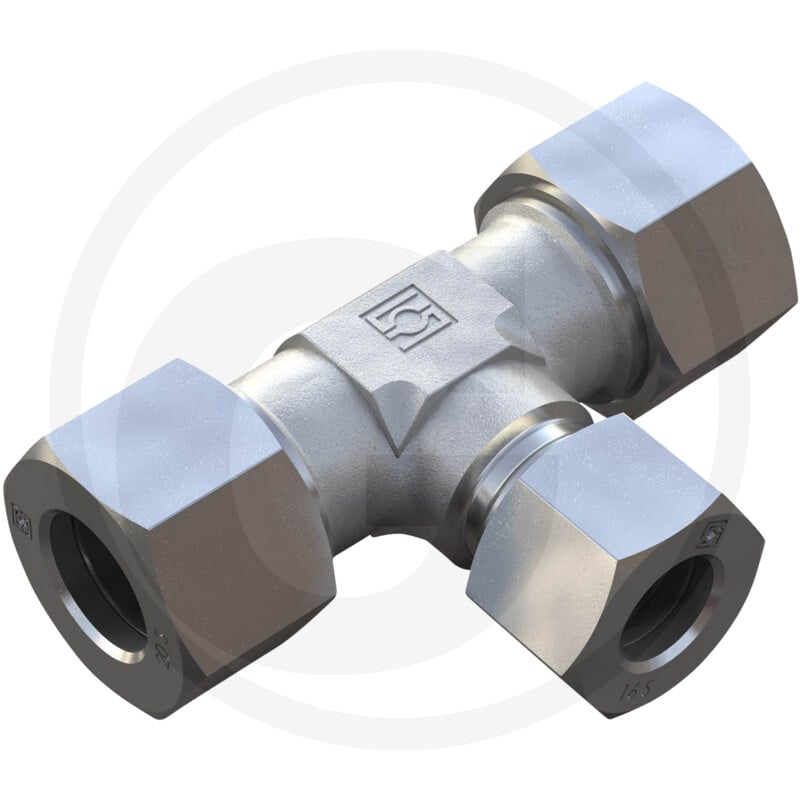

Verschraubung Typ: Tr 10/ 06/ 10 - L

Die STAUFF TV 10-06-10 L ist eine T-Reduzierverschraubung der Baureihe 10 L / 6 L / 10 L. Sie dient als Verbindungselement in hydraulischen Systemen und Anlagen. Die Verschraubung hat eine T-Form und eine Typformel von TV-RED.

Die technischen Daten umfassen einen PN-Wert von 500 bar, D1 von 10 L mm, D2 von 6 L mm und D3 von 10 L mm. Weitere Maße sind L1, L2, L3, L4, L5, L6, L7, S1, S2, S3 und S4 mit jeweils 15 bzw. 30 mm. Das Gewicht der Komponente beträgt 102 g.

Als Ersatzteil trägt diese Verschraubung zur Aufrechterhaltung der Funktionalität von Maschinen und Anlagen bei.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 81600266
• Passend für: Diverse Maschinen und Anlagen
• Kategorie: Ersatzteil
• Bauform: T-Form
• Typformel: TV-RED
• PN (bar): 500
• D1 (mm): 10 L
• D2 (mm): 6 L
• D3 (mm): 10 L
• L1 (mm): 15
• L2 (mm): 15
• L3 (mm): 15
• L4 (mm): 15
• L5 (mm): 30
• L6 (mm): 30
• L7 (mm): 30
• S1 (mm): 14
• S2 (mm): 19
• S3 (mm): 14
• S4 (mm): 17
• Gewicht: 102 g

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen System.
