Tel Zyl-Am-K-88-107-126-147-H1810

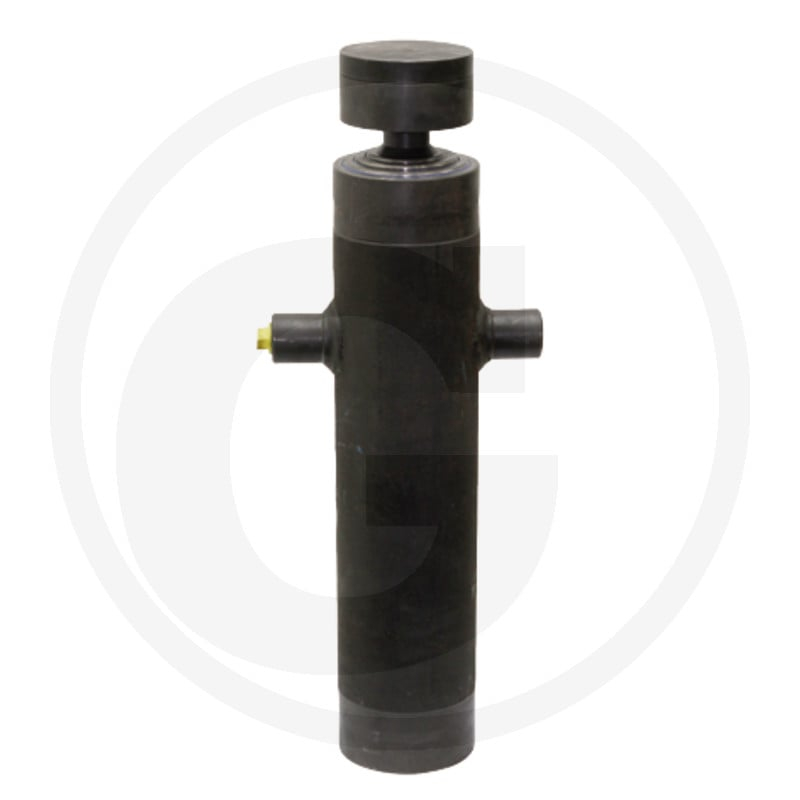

Der Chapel Tel Zyl-AM-K-88-107-126-147-H1810 ist ein Hydraulikzylinder der Marke Granit. Der Zylinder verfügt über eine Kugel- und Pfannen-Ausführung und einen Aufhängezapfen in der Mitte. Er ist ohne Kardanring ausgeführt und besitzt vier Stufen. Die Stufen-Ø betragen 88, 107, 126 und 147 Millimeter. Der maximale Traglast des Kardanrings beträgt 20 Tonnen, während die Kugeltragkraft maximal 32 Tonnen beträgt. Der Hub beträgt 1810 Millimeter.

Der Zylinder ist mit einem Anschlussgewinde von G 1/2" BSP ausgestattet und hat folgende Maße: A 79 mm, B 50 mm, C 198 mm, D 50 mm, E 592 mm, F 120 mm, H 273 mm, P 135 mm und G 178 mm. Das zulässige Betriebsdruck beträgt 200 bar. Die Hubkraft pro Stufe bei 180 bar beträgt 10,7 t, 15,8 t, 21,9 t und 29,9 t. Das Volumen des Zylinders beträgt 21,7 Liter. Passender Dichtsatz ist 820RT48 und passender Kardanring ist 82000225. Das Gewicht des Zylinders beträgt 100,50 kg.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 82000169
• Typ: Hydraulikzylinder
• Passend für: Granit Maschinen
• Kategorie: Ersatzteil
• Gewicht: 100,50 kg

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinmodell.
