Tel Zyl-Am-K-107-126-147-170-H2600

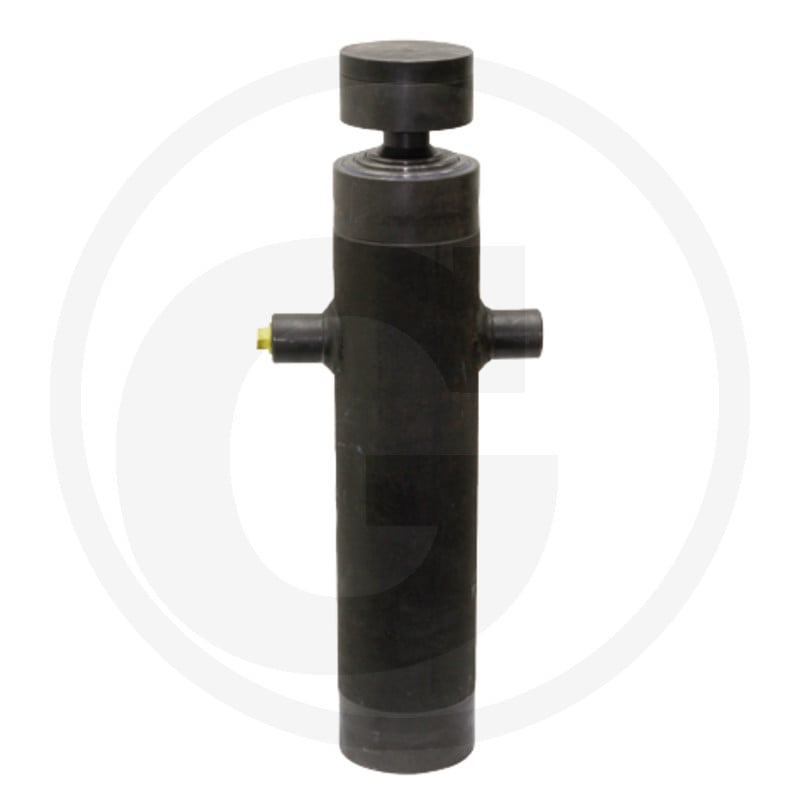

Der Chapel Tel Zyl-AM-K-107-126-147-170-H2600 ist ein Hydraulikzylinder, der für Granit Maschinen konzipiert wurde. Er verfügt über eine Kugel- und Pfannen-Ausführung mit einem Aufhängezapfen in der Mitte. Der Zylinder ist ohne Kardanring ausgestattet und besitzt vier Stufen.

Die Stufen-Ø betragen 107, 126, 147 und 170 Millimeter. Er hat eine maximale Traglast von 25 Tonnen am Kardanring und eine Kugeltragkraft von bis zu 32 Tonnen. Der Hub beträgt 2600 Millimeter, während die Maße A 79 mm, B 50 mm, C 238 mm, D 50 mm, E 802 mm, F 122 mm, H 275 mm, P 135 mm und G 201 mm betragen. Das Anschlussgewinde beträgt G 1/2" BSP und die maximale Betriebsdruck beträgt 200 bar. Das Volumen des Zylinders beträgt 46 Liter.

Der passende Dichtsatz für diesen Zylinder ist der 820RT49 und ein passender Kardanring ist unter der Artikelnummer 82000226 erhältlich.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 82000175
• Passend für: Granit Maschinen
• Kategorie: Ersatzteil

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinmodell.
