Kippzylinder, 4-Stufig

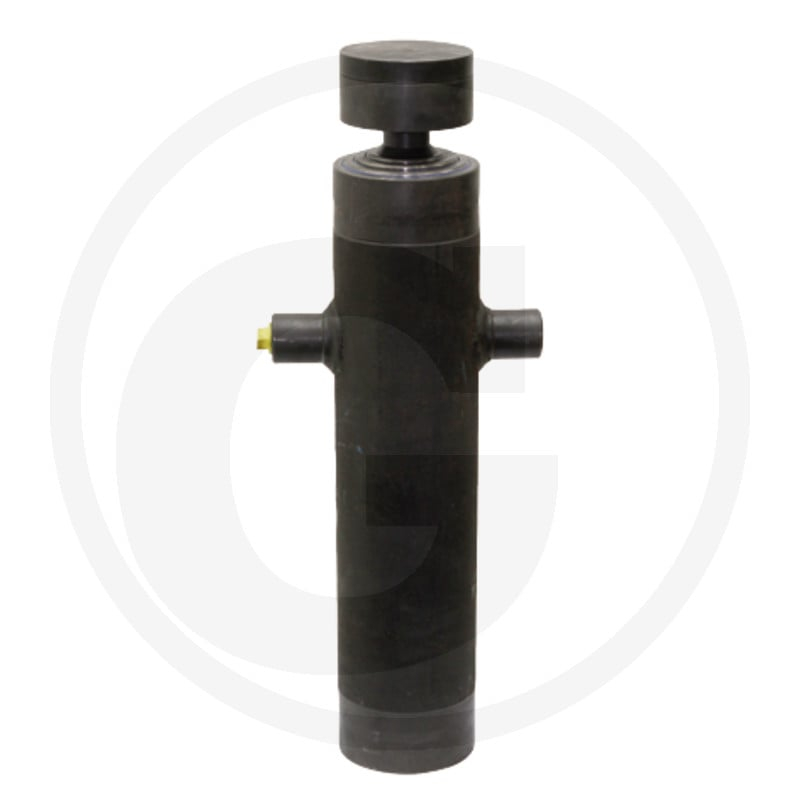

Der Chapel Tel Zyl-AM-K-88-107-126-147-H1470 ist ein Hydraulikzylinder für Granit Maschinen. Der Zylinder verfügt über eine Kugel- und Pfannen-Ausführung und einen Aufhängezapfen in der Mitte. Er ist ohne Kardanring ausgeführt und besitzt vier Stufen.

Die Stufen-Ø betragen 88, 107, 126 und 147 Millimeter. Die maximale Traglast des Kardanrings beträgt 20 Tonnen, während die Kugeltragkraft maximal 32 Tonnen beträgt. Der Hub beträgt 1470 Millimeter. Weitere technische Daten sind: A (79 mm), Anschlussgewinde G 1/2" BSP, B (50 mm), Betriebsdruck max. 200 bar, C (198 mm), D (50 mm), E (507 mm), F (120 mm), H (273 mm), P (135 mm), G (178 mm), M (1/2 Zoll). Das Volumen beträgt 17,6 Liter.

Der passende Dichtsatz für diesen Zylinder ist 820RT48 und der passende Kardanring ist 82000225. Der Zylinder wiegt 85,00 Kilogramm.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 82000163
• Passend für: Granit Maschinen
• Kategorie: Ersatzteil
• Gewicht: 85,00 kg

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinmodell.
