Tel Zyl-Am-K-68-88-H950

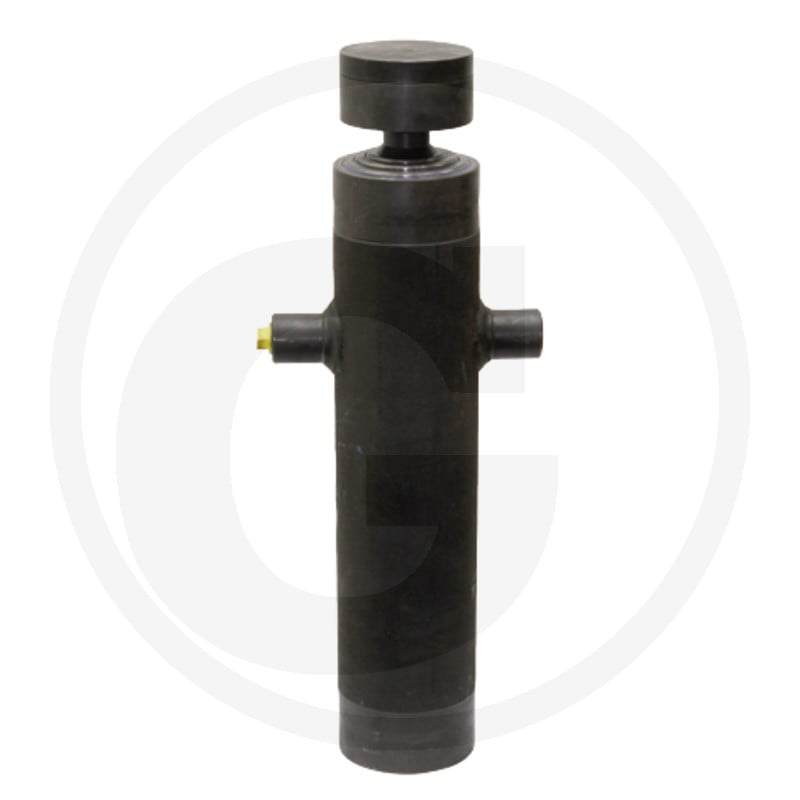

Der Chapel Tel Zyl-AM-K-68-88-H950 ist ein Teleskopzylinder, der als Ersatzteil für verschiedene Maschinen und Anlagen eingesetzt wird. Der Zylinder verfügt über eine Kugel- und Pfannen-Ausführung mit Aufhängezapfen in der Mitte. Er ist ohne Kardanring ausgeführt und besitzt zwei Stufen.
Die technischen Daten umfassen einen T Stufen-Ø von 68/88 mm, eine maximale Traglast am Kardanring von 8 Tonnen und eine Kugeltragkraft von maximal 22 Tonnen. Der Hub beträgt 950 mm. Weitere Abmessungen sind A (66 mm), B (45 mm), C (128 mm), D (45 mm), E (594 mm), F (90 mm), H (247 mm), P (115 mm) und G (108 mm). Der Zylinder besitzt einen Anschluss von G 1/2" BSP und ein Volumen von 5,1 Litern. Der empfohlene Dichtsatz ist 820RT27 und ein passender Kardanring ist 82000222. Der maximale Betriebsdruck beträgt 200 bar.
Der Zylinder ist ein wichtiger Bestandteil von hydraulischen Systemen und ermöglicht die Bewegung von Lasten.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 82000154
- Passend für: Maschinen und Anlagen
- Kategorie: Ersatzteil
Hinweis
Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinensystem.
