Tel Zyl-Am-K-68-88-107-H1300

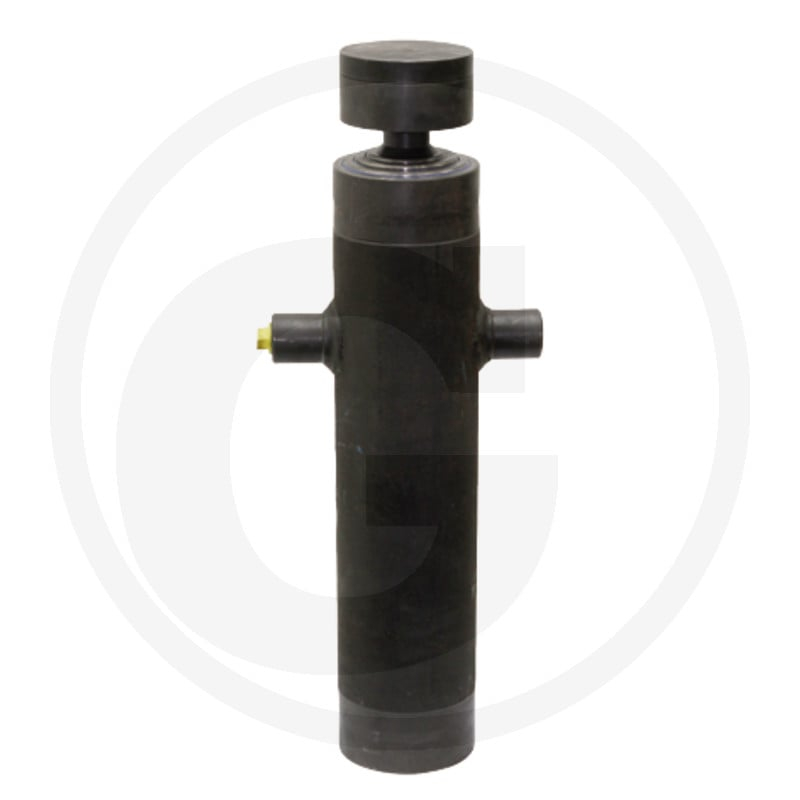

Der Chapel Tel Zyl-AM-K-68-88-107-H1300 ist ein Hydraulikzylinder, passend für Granit Maschinen. Er verfügt über eine Kugel- und Pfannen-Ausführung mit einem Aufhängezapfen in der Mitte. Der Zylinder ist ohne Kardanring und mit drei Stufen ausgestattet.

Die Stufen-Ø betragen 68, 88 und 107 Millimeter. Die maximale Traglast für einen Kardanring beträgt 10 Tonnen, während die Kugeltragkraft maximal 22 Tonnen beträgt. Der Hub beträgt 1300 Millimeter. Der Zylinder hat eine Hubkraft von 6,4 / 10,7 / 15,8 Tonnen bei 180 bar. Das Volumen beträgt 9 Liter.

Der Zylinder ist mit einem Anschlussgewinde von G 1/2" BSP ausgestattet und hat folgende Maße: A 66 mm, B 45 mm, C 148 mm, D 45 mm, E 553 mm, F 90 mm, H 250 mm, P 115 mm und G 128 mm. Das Gewicht beträgt 60,30 kg. Ein passender Dichtsatz ist unter der Artikelnummer 820RT37 erhältlich. Ein passender Kardanring ist unter der Artikelnummer 82000223 erhältlich.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 82000160
• Passend für: Granit Maschinen
• Kategorie: Ersatzteil
• Hub: 1300 mm
• Traglast (Kugel): 22 t
• Anschlussgewinde: G 1/2" BSP
• Gewicht: 60,30 kg

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinensystem.
