Kippzylinder H=1520Mm Y=253

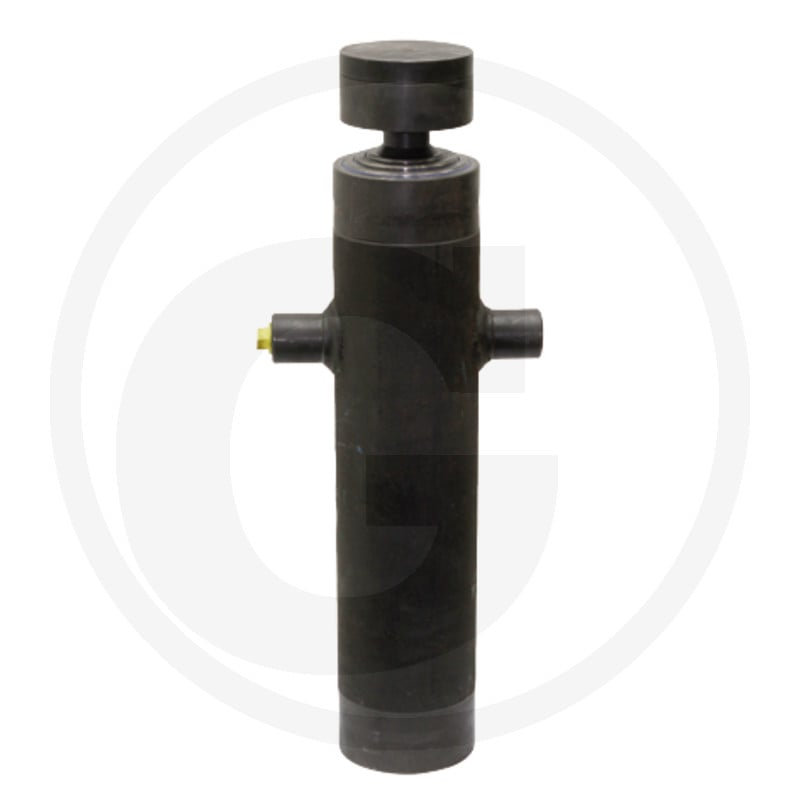

Dieser Hydraulikzylinder Chapel Tel Zyl-AM-K-68-88-107-126-H1520 ist ein Ersatzteil für Granit Maschinen. Er verfügt über eine Kugel- und Pfannen-Ausführung und einen Aufhängezapfen in der Mitte. Der Zylinder ist ohne Kardanring und besitzt vier Stufen.

Die Stufen-Ø beträgt 68, 88, 107 und 126 mm. Die maximale Traglast für einen Kardanring beträgt 15 Tonnen, während die Kugeltragkraft maximal 22 Tonnen beträgt. Der Hub beträgt 1520 mm.

Weitere technische Daten:

• Ausführung: Kugel und -pfanne
• Aufhängung: Aufhängezapfen Mitte
• Ausstattung: ohne Kardanring
• Stufen: 4
• T Stufen-Ø 1/2/3/4/5: 68/88/107/126/-
• Max. Traglast Kardanring (t): 15
• Kugeltragkraft max. (t): 22
• Hub (mm): 1520
• A (mm): 66
• Anschlussgewinde: G 1/2" BSP
• B (mm): 45
• Betriebsdruck max. (bar): 200
• C (mm): 170
• D (mm): 45
• E (mm): 502
• Hubkraft Stufen (t) bei 180 bar: 6,4 / 10,7 / 15,8 / 21,9
• Volumen (l): 12,9
• F (mm): 90
• H (mm): 253
• P (mm): 115
• G (mm): 150
• M (Zoll): 1/2
• Gewicht: 77,60 kg

Passender Dichtsatz: 820RT47. Passender Kardanring: 82000224.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 82000164
• Passend für: Granit Maschinen
• Kategorie: Ersatzteil

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinmodell.
