Tel Zyl-Am-88-107-126-H1260

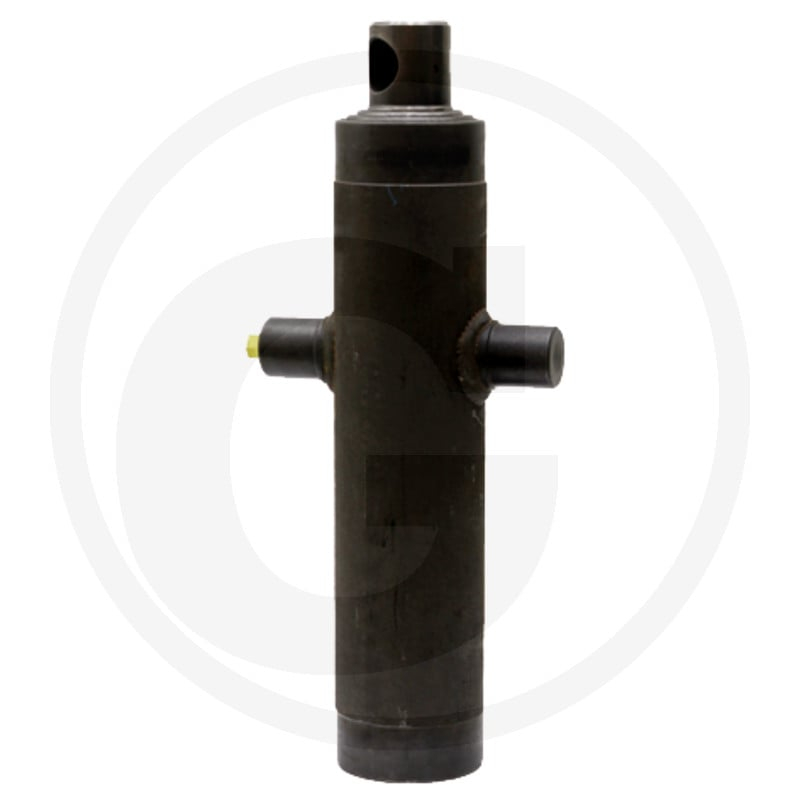

Der Chapel Teleskopzylinder Zyl-AM-88-107-126-H1260 ist ein OE-konformer Hydraulikzylinder, der für den Einsatz in Granit Maschinen konzipiert wurde. Er verfügt über eine Bohrung in der Kolbenstange und einen Aufhängezapfen in der Mitte. Der Zylinder ist ohne Kardanring ausgeführt und besitzt drei Stufen.

Die Stufen-Ø betragen 88, 107 und 126 Millimeter. Er ist für eine maximale Traglast von 15 Tonnen ausgelegt und bietet einen Hub von 1260 Millimetern. Das Anschlussgewinde beträgt G 1/2" BSP und der Betriebsdruck beträgt maximal 200 bar. Weitere technische Daten umfassen: A (36 mm), B (45 mm), C (170 mm), D (45 mm), E (545 mm), F' (30 mm), F (40 mm), H (200 mm), G (150 mm), M (1/2 Zoll). Die Hubkraft pro Stufe bei 180 bar beträgt 10,7, 15,8 und 21,9 Tonnen. Das Volumen des Zylinders beträgt 12,6 Liter.

Passender Dichtsatz ist der 820RT38 und ein passender Kardanring ist der 82000224. Der Zylinder wiegt 57,50 kg.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 82000048
• Passend für: Granit Maschinen
• Kategorie: Ersatzteil
• Gewicht: 57,50 kg

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinmodell.
