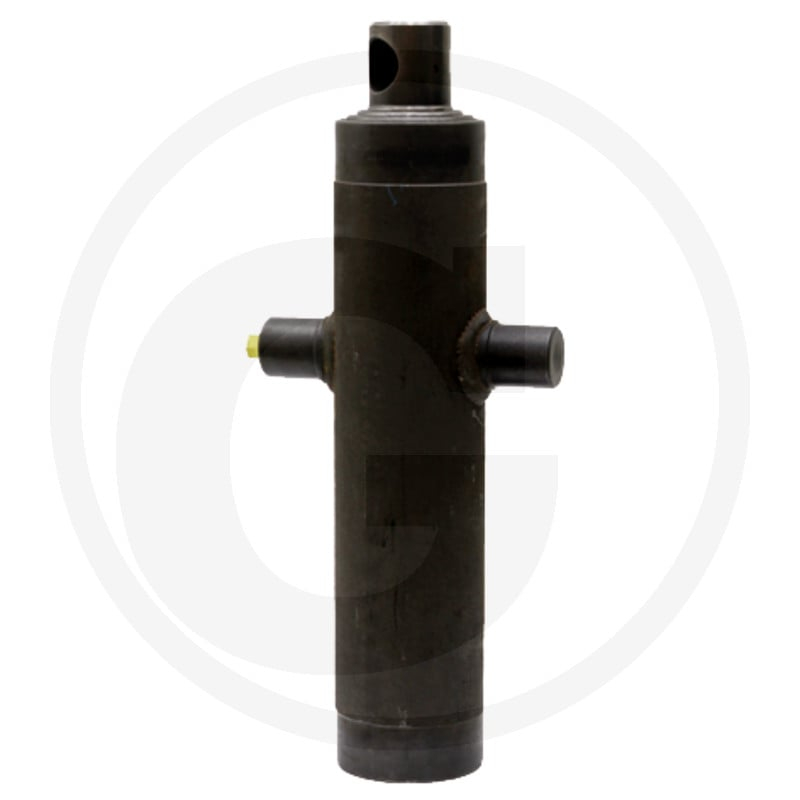

Kippzylinder, 5-Stufig

Dieser Teleskopzylinder Chapel Tel Zyl-AM-88-107-126-147-170-H2230 ist ein hydraulischer Zylinder, der Bestandteil von Land- und Baumaschinen ist. Er verfügt über eine Bohrung in der Kolbenstange und einen Aufhängezapfen in der Mitte. Der Zylinder ist ohne Kardanring ausgeführt und besitzt fünf Stufen.

Die Stufen-Ø betragen 88, 107, 126, 147 und 170 Millimeter. Die maximale Traglast für einen Kardanring beträgt 25 Tonnen, und der Hub beträgt 2230 Millimeter. Weitere technische Merkmale sind ein Anschlussgewinde von G 1/2" BSP, ein Betriebsdruck von maximal 200 bar, sowie Abmessungen von 45 mm (A), 50 mm (B und D), 238 mm (C), 595 mm (E), 35 mm (F'), 50 mm (F), 206 mm (H) und 204 mm (G). Das Volumen beträgt 31,9 Liter. Der Zylinder ist für eine Hubkraft von 10,7 / 15,8 / 21,9 / 29,9 / 40 Tonnen bei 180 bar ausgelegt. Ein passender Dichtsatz ist unter der Artikelnummer 820RT58 erhältlich, und ein passender Kardanring ist unter der Artikelnummer 82000226 verfügbar. Das Gewicht des Zylinders beträgt 134,50 kg.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 82000063
• Passend für: Land- und Baumaschinen
• Kategorie: Ersatzteil
• Gewicht: 134,50 kg
