Ersatzteil
Tel Zyl-Am-68-88-107-126-H1520
Art.Nr.82000053

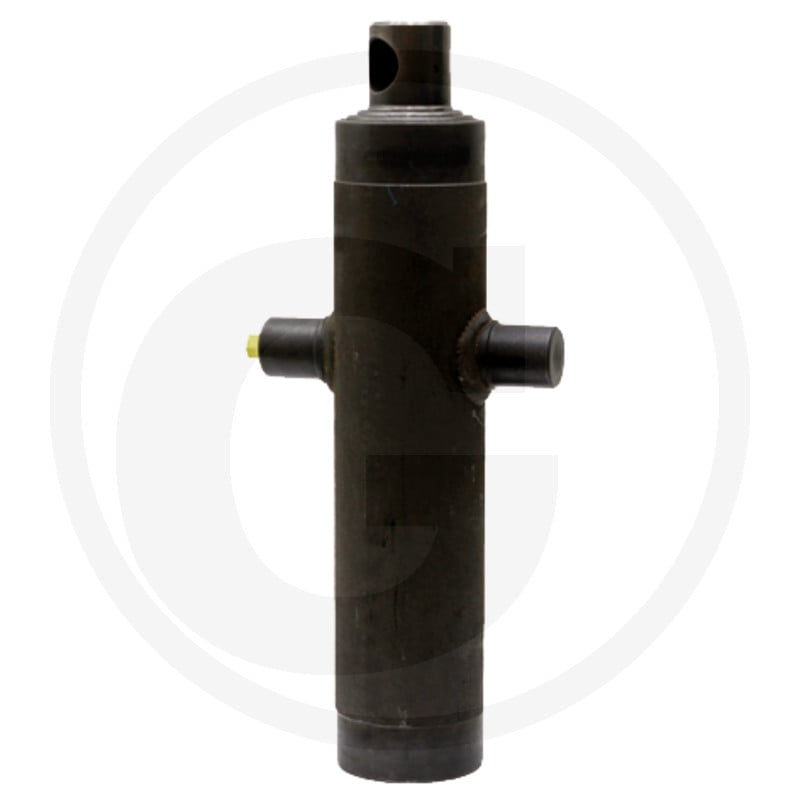

Dieser Hydraulikzylinder Chapel Tel Zyl-AM-68-88-107-126-H1520 ist ein OE-konformer Zylinder für Granit Maschinen. Er verfügt über eine Bohrung in der Kolbenstange und einen Aufhängezapfen in der Mitte. Der Zylinder ist ohne Kardanring ausgeführt und besitzt vier Stufen.
Die Stufen-Ø betragen 68, 88, 107 und 126 Millimeter. Die maximale Traglast des Kardanrings beträgt 15 Tonnen, und der Hub beträgt 1520 Millimeter. Der Zylinder ist für einen Betriebsdruck von maximal 200 bar geeignet. Das Anschlussgewinde beträgt G 1/2" BSP. Ein passender Dichtsatz ist die Artikelnummer 820RT47.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 82000053
- Typ: Hydraulikzylinder
- Passend für: Granit Maschinen
- Kategorie: Ersatzteil
- A (mm): 36
- B (mm): 45
- C (mm): 170
- D (mm): 45
- E (mm): 502
- F' (mm): 30
- F (mm): 40
- H (mm): 203
- G (mm): 150
- M (Zoll): 1/2
- Hubkraft Stufen (t) bei 180 bar: 6,4 / 10,7 / 15,8 / 21,9
- Volumen (l): 12,9
Hinweis
Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinmodell.
