Tel Zyl-Am-61-76-91-107-H1380

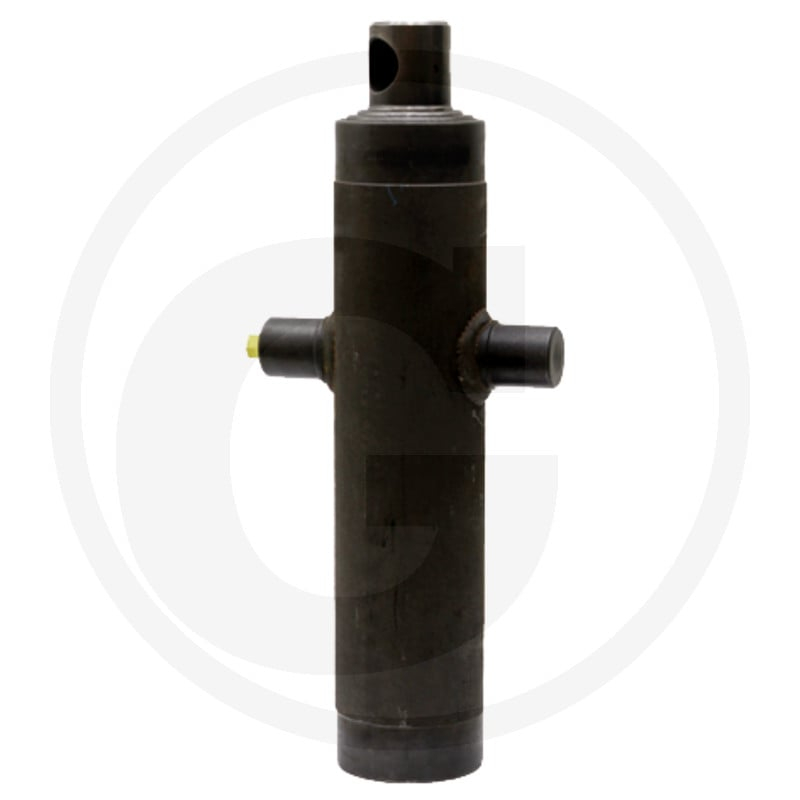

Der Chapel Teleskopzylinder Zyl-AM-61-76-91-107-H1380 ist ein OE-konformer Ersatzteil für Granit Maschinen. Der Zylinder verfügt über eine Bohrung in der Kolbenstange und eine Aufhängung mit einem Aufhängezapfen in der Mitte. Er ist ohne Kardanring ausgeführt und besitzt vier Stufen.

Die Stufen-Ø betragen 61/76/91/107 mm. Der maximale Traglast des Kardanrings beträgt 10 t, während der Hub 1380 mm beträgt. Weitere technische Daten umfassen: A 36 mm, Anschlussgewinde G 1/2" BSP, B 45 mm, Betriebsdruck max. 200 bar, C 148 mm, D 45 mm, E 464 mm, F' 30 mm, F 30 mm, H 209 mm und G 128 mm. Die Hubkraft pro Stufe bei 180 bar beträgt 5,1 / 8,0 / 11,4 / 15,8 t. Das Volumen des Zylinders beträgt 8,4 l und er besitzt ein M von 1/2 Zoll. Passender Dichtsatz ist 820RT46 und passender Kardanring ist 82000223.

Dieser Teleskopzylinder ist ein wichtiger Bestandteil des hydraulischen Systems und ermöglicht die präzise Steuerung von Arbeitsgeräten.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 82000051
• Passend für: Granit Maschinen
• Kategorie: Ersatzteil

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinmodell.
