Tel Zyl-Am-107-126-147-H1670

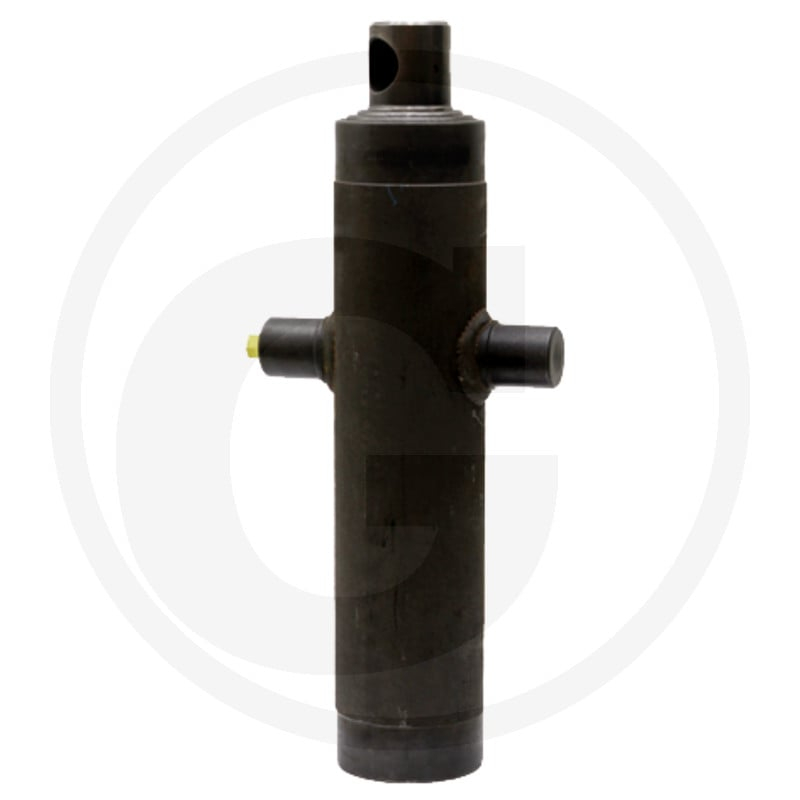

Dieser Hydraulikzylinder Chapel Tel Zyl-AM-107-126-147-H1670 ist ein OE-konformer Ersatzteil für Granit Maschinen. Der Zylinder verfügt über eine Bohrung in der Kolbenstange und einen Aufhängezapfen in der Mitte. Er ist ohne Kardanring ausgeführt und besitzt drei Stufen.

Die Stufen-Ø betragen 107, 126 und 147 Millimeter. Der maximale Traglast des Kardanrings beträgt 20 Tonnen, und der Hub beträgt 1670 Millimeter. Der Zylinder hat eine Tragkraft von 15,8, 21,9 und 29,9 Tonnen bei 180 bar. Das Volumen beträgt 23,2 Liter.

Der Zylinder ist mit einem Anschlussgewinde von G 1/2" BSP ausgestattet und hat folgende Maße: A = 45 mm, B = 50 mm, C = 198 mm, D = 50 mm, E = 699 mm, F’ = 35 mm, F = 50 mm, H = 200 mm, G = 178 mm und M = 1/2 Zoll. Das Gewicht beträgt 118,50 kg. Passender Dichtsatz ist 820RT17 und passender Kardanring ist 82000225.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 82000054
• Passend für: Granit Maschinen
• Kategorie: Ersatzteil
• Hub: 1670 mm
• Traglast (Stufe 3): 29,9 t (bei 180 bar)
• Volumen: 23,2 l
• Anschlussgewinde: G 1/2" BSP

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinmodell.
