Ersatzteil
3Cfhf Stecker Ag M22X1,5 (15L)
Art.Nr.86004423

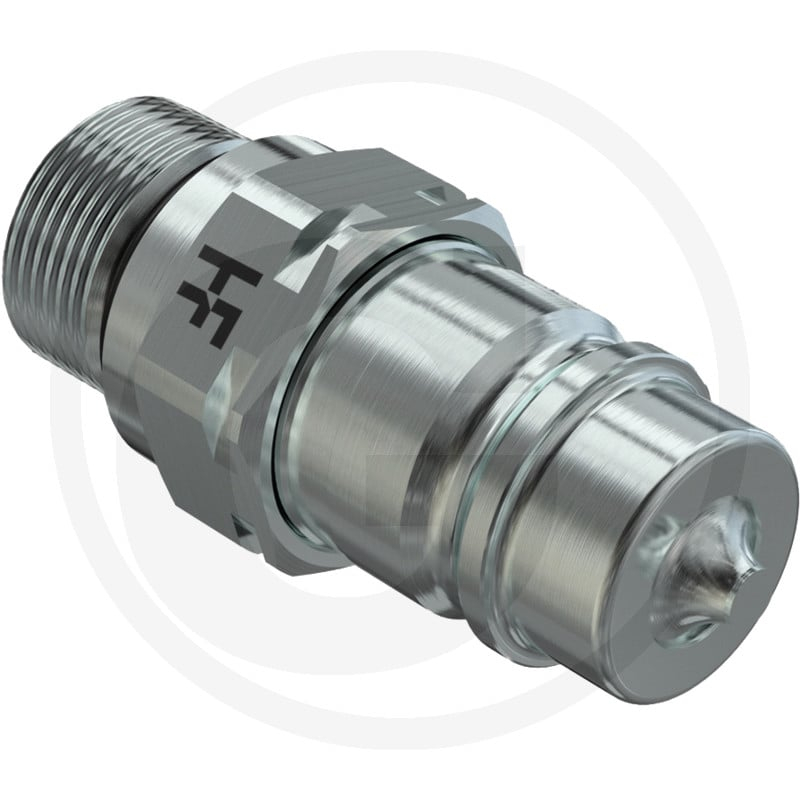

Dieser Faster 3CFHF Stecker AG M22x1,5 (15L) von Granit ist ein Steckkupplungsstecker für Hydrauliksysteme. Er verfügt über ein Aussengewinde M (L) und eine Nennweite von DN 12. Der Stecker ist für einen Nenndurchfluss von 70 l/min und einen maximalen Volumenstrom von 250 l/min ausgelegt. Der Betriebsdruck beträgt maximal 250 bar.
Der Stecker ist mit einer Abreißfunktion und einer Push-Pull Funktion ausgestattet und entspricht der Norm ISO 7241-1-A. Er ist aus Stahl gefertigt, verzinkt und mit MATE 500 (CrIII) beschichtet. Die Kuppelbarkeit erfolgt unter Restdruck.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 86004423
- Passend für: Hydrauliksysteme
- Kategorie: Ersatzteil
- Gewindeart: Aussengewinde M (L)
- Nennweite: DN 12
- Baugröße: 3
- Anschlussgewinde A: 15L, M22 x 1,5
- Nenndurchfluss: 70 l/min
- Volumenstrom max.: 250 l/min
- Betriebsdruck max.: 250 bar
- L1: 58 mm
- D: 20,5 mm
- D1: 30 mm
- SW: 27 mm
- Anschlussgewinde: M22 x 1,5
- Baureihe: CNVHF
- C: 58 mm
- Material: Stahl, verzinkt, MATE 500 (CrIII)
- Rohr-Ø: 15L
- Ausführung: Steckkupplungsstecker
Hinweis
Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen System.
