Startseite » Ersatzteile » Granit » 4RSHF Muffe Ag 7/8''UNF Schott
Ersatzteil

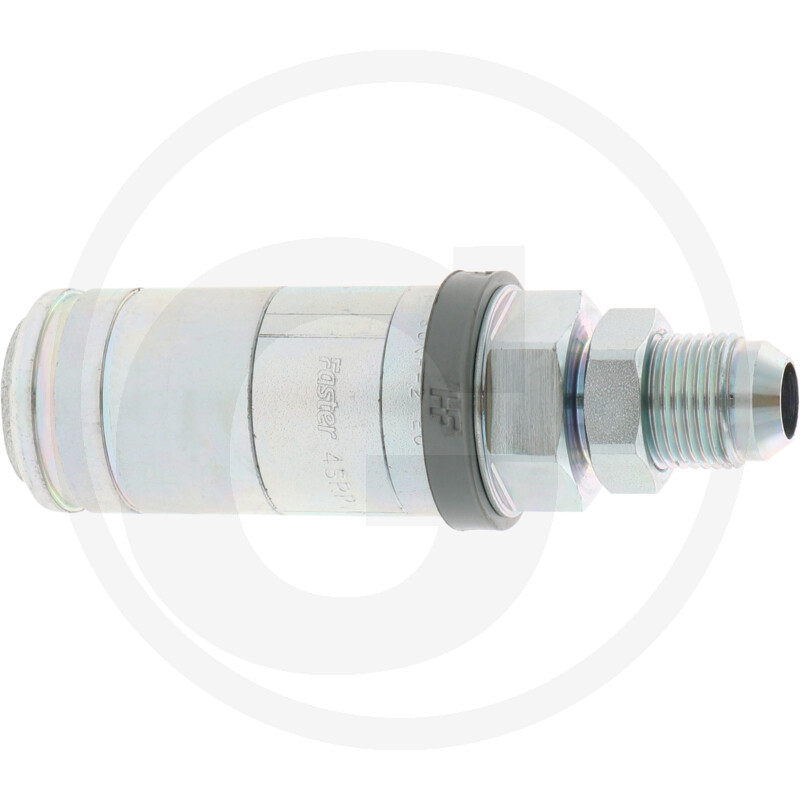

4RSHF Muffe Ag 7/8''UNF Schott

Art.Nr.86004460

Diese Steckkupplungsmuffe vom Typ 4SRHF ist ein Ersatzteil für Granit-Systeme. Die Muffe verfügt über ein 7/8"-14 UNF (JIC) Anschlussgewinde für Schottwand und ist für einen Nenndurchfluss von 70 l/min und einen maximalen Volumenstrom von 250 l/min ausgelegt. Der Betriebsdruck beträgt maximal 250 bar. Die Muffe ist aus verzinktem Stahl gefertigt, gemäß MATE 500 (CrIII) und erfüllt die ISO 7241-1-A Norm. Sie zeichnet sich durch eine Abreißfunktion und Push-Pull Funktion aus und ist als "Highflow" bis zu 250 l/min spezifiziert.

Produktdetails
  • Hersteller: Granit
  • Artikelnummer: 86004460
  • Passend für: Granit Systeme
  • Kategorie: Ersatzteil
  • Gewindeart: Aussengewinde Schott JIC
  • Nennweite: DN 12
  • Baugröße: 3
  • Anschlussgewinde A: 7/8"-14 UNF (JIC) für Schottwand
  • Nenndurchfluss: 70 l/min
  • Volumenstrom max.: 250 l/min
  • Betriebsdruck max.: 250 bar
  • L1: 127.7 mm
  • Ø D1: 42 mm
  • SW: 32 mm
  • Material: Stahl, verzinkt, MATE 500 (CrIII)
  • Gewicht: 576 g
Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Granit-System.

Technische Spezifikationen

HerstellerFaster
Gewicht0,576 KG
