Ersatzteil

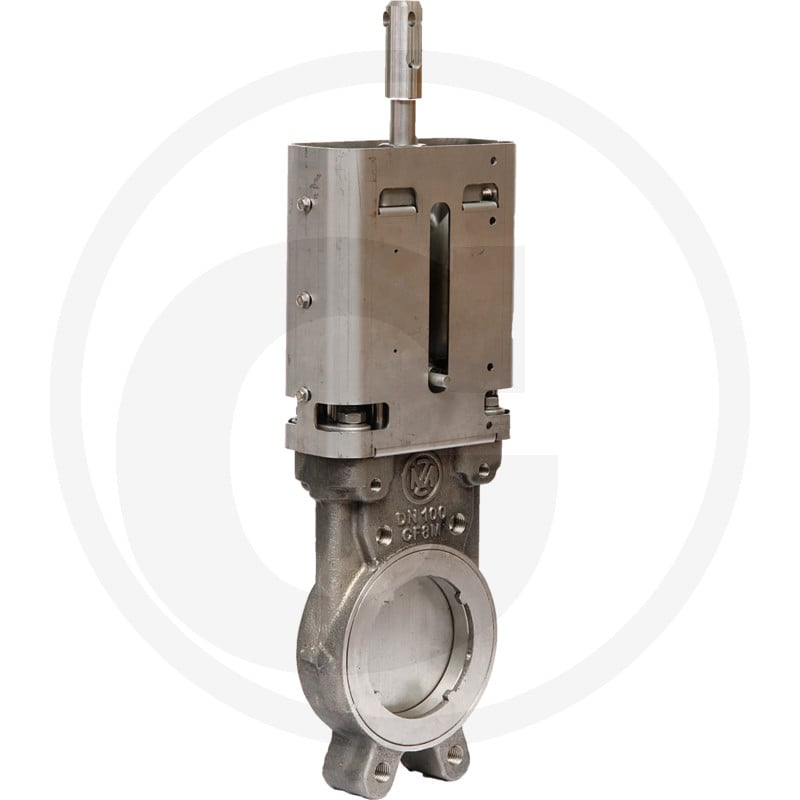

Plattenschieber 6'', Art.0120F
Art.Nr.40504052171
Der MZ Plattenschieber Art.0120F, 6" ist ein OE-konformer Plattenschieber für Granit Maschinen. Er verfügt über eine Nennweite von 150 mm und einen Flansch-Anschluss. Der Schieber ist ohne Betätigung ausgeführt.
Dieser Plattenschieber ist ein wichtiger Bestandteil von hydraulischen Systemen und dient der Steuerung des Medienflusses. Die Abmessungen betragen: A (65,5 mm), B (413 mm), C (128,4 mm), D (150 mm), E (205 mm), F (10,5 mm), H (520 mm), h (107 mm), L (60 mm), l1 (240 mm), d1 (M20). Das Gewicht beträgt 18,27 kg.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 40504052171
- Passend für: Granit Maschinen
- Kategorie: Ersatzteil
- A (mm): 65,5
- B (mm): 413
- C (mm): 128,4
- D (mm): 150
- E (mm): 205
- F (mm): 10,5
- H (mm): 520
- h (mm): 107
- L (mm): 60
- l1 (mm): 240
- d1 (mm): M20
- Nennweite (mm): 150
- Nennweite (Zoll): 6"
- Vergleichs-Nr.: ARZO0120150000F
Hinweis
Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinmodell.
Technische Spezifikationen
| Hersteller | GRANIT |
| Gewicht | 18,274 KG |
