Plattenschieber 6'', Art.0120F

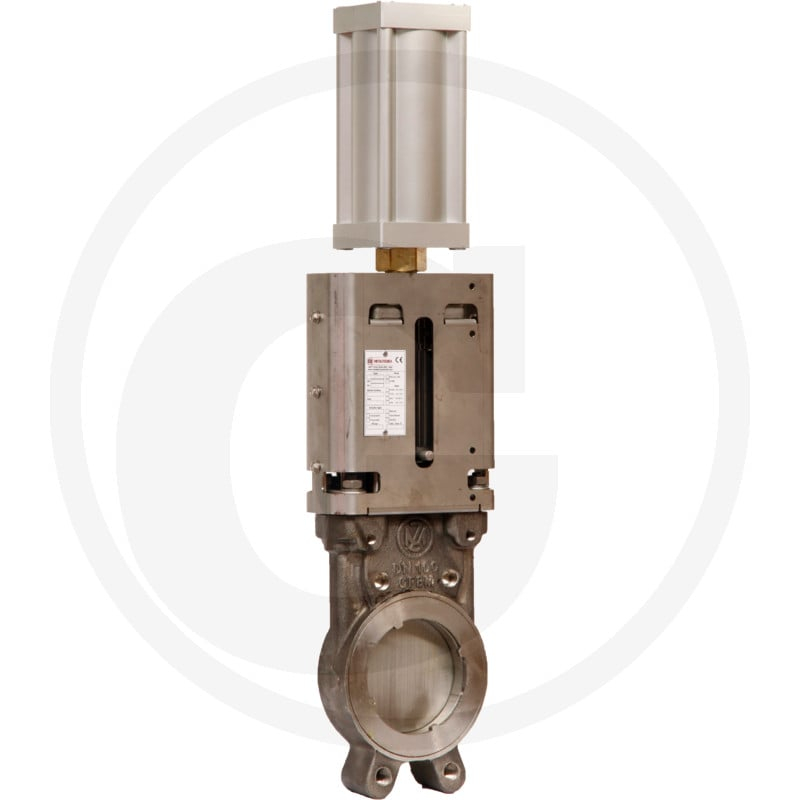

Der MZ Plattenschieber Art.0120F/0575, 6" ist ein pneumatisch-doppelwirkender Plattenschieber, der für Granit Maschinen geeignet ist. Er verfügt über einen 6"-Anschluss und wird mit einem doppeltwirkenden Pneumatikzylinder Art. 0575 betrieben.

Der Schieber ist für den Einsatz in Systemen mit Flansch-zu-Flansch-Anschluss konzipiert. Technische Daten umfassen: A (65,5 mm), B (413 mm), C (128,4 mm), D (150 mm), E (205 mm), F (10,5 mm), H (707 mm), h (462 mm), L (60 mm), l1 (240 mm), d1 (M20), Nennweite (150 mm) und Nennweite (6 Zoll). Das Gewicht des Schiebers beträgt 23,50 kg. Er ist OE-konform und dient als Ersatzteil für bestehende Systeme.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 40504052177
• Passend für: Granit Maschinen
• Kategorie: Ersatzteil
• A (mm): 65,5
• B (mm): 413
• C (mm): 128,4
• D (mm): 150
• E (mm): 205
• F (mm): 10,5
• H (mm): 707
• h (mm): 462
• L (mm): 60
• l1 (mm): 240
• d1 (mm): M20
• Nennweite (mm): 150
• Nennweite (Zoll): 6"
• Vergleichs-Nr.: ARZO0120150575F

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinensystem.
