Plattenschieber 4'', Art.0120F

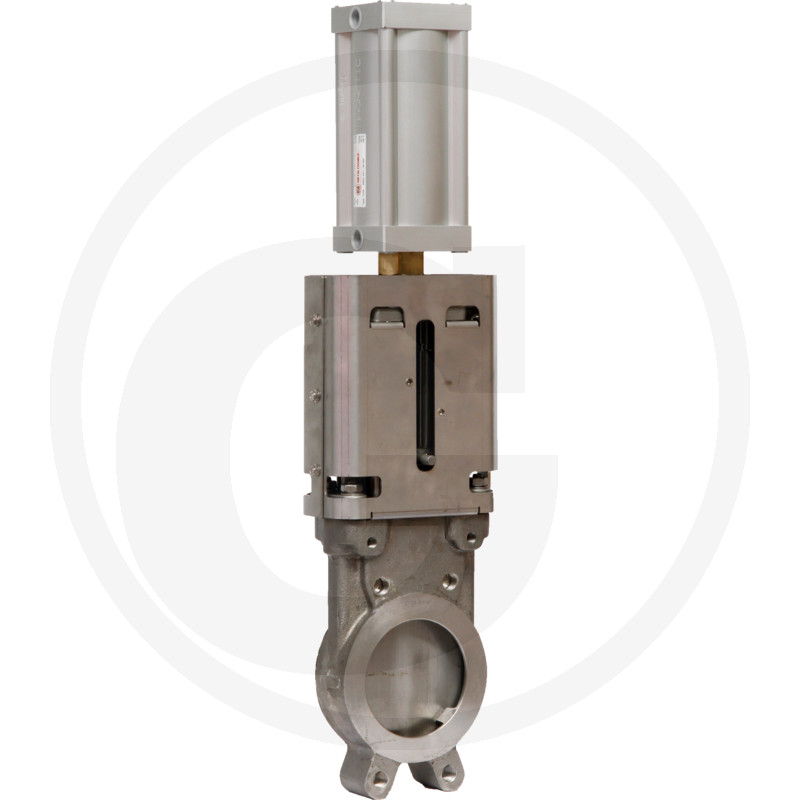

Der MZ Plattenschieber Art.0120F/0571, 4" von Granit ist ein pneumatisch-doppelwirkender Plattenschieber mit Reedkontakt. Er verfügt über eine Nennweite von 100 mm (4 Zoll) und ist für den Einsatz in verschiedenen Maschinen konzipiert.

Technische Merkmale des Schiebers sind unter anderem eine Ausführung mit doppeltwirkendem Pneumatikzylinder und Reedkontakt Art. 0571. Die Maße betragen: A (65,5 mm), B (331,5 mm), C (102,5 mm), D (100 mm), E (152 mm), F (10,5 mm), H (567 mm), h (380 mm), L (50 mm), l1 (180 mm), d1 (M16). Der Plattenschieber verfügt über eine Flansch-zu-Flansch-Anschlussart und wiegt 14,50 kg. Die Vergleichsnummer lautet ARZO0120100571F.

Dieser Plattenschieber ist ein wichtiger Bestandteil von Systemen, die eine präzise Steuerung von Medienströmen erfordern.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 40504052178
• Typ: Plattenschieber
• Passend für: Diverse Maschinen
• Kategorie: Ersatzteil
• Gewicht: 14,50 kg
