4Rshf Muffe Ag M22X1,5 (15L) Schott Kürz

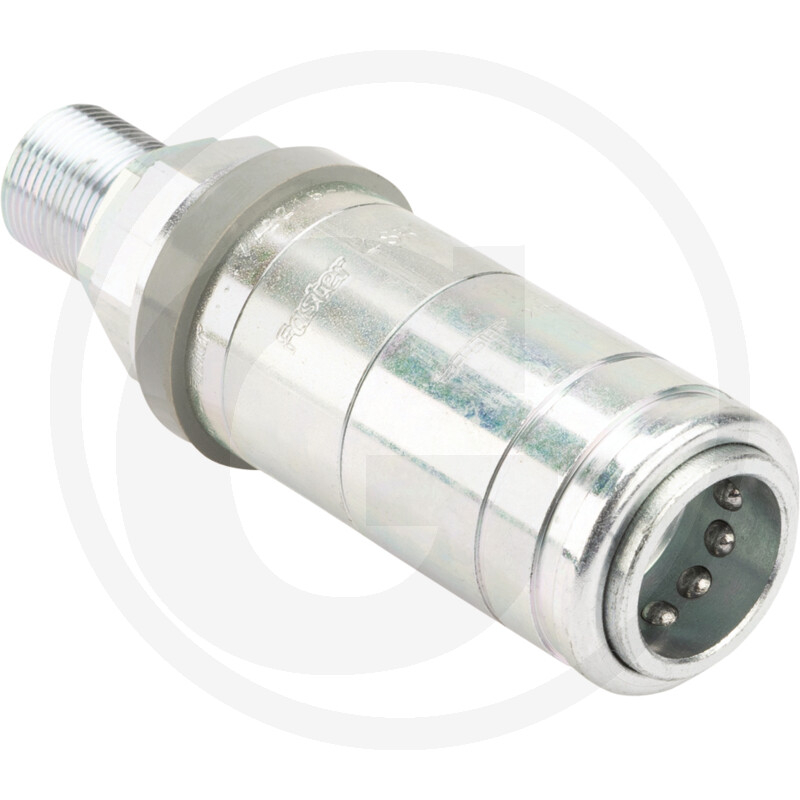

Die Faster 4RSHF Muffe AG M22x1,5 (15L) Schott Kurz von Granit ist eine Steckkupplungsmuffe für hydraulische Systeme. Sie gehört zur Baureihe 4SRHF und verfügt über ein Aussengewinde Schott M (L) kurz. Die Muffe ist für eine Nennweite von DN 12 und eine Baugröße von 3 ausgelegt.

Das Anschlussgewinde beträgt M22 x 1,5 und der Nenndurchfluss liegt bei 70 l/min. Die Muffe ist aus Stahl gefertigt, verzinkt und mit MATE 500 (CrIII) beschichtet. Sie ist für einen Betriebsdruck von bis zu 250 bar geeignet. Die Abmessungen betragen D1 42 mm, L1 122,4 mm und SW 32 mm.

Diese Muffe ermöglicht die Kuppelbarkeit unter Restdruck und verfügt über ein Anschlussgewinde A von 15L, M22 x 1,5 für Schottwand. Die Schottlänge beträgt 26 mm und der Rohr-Ø liegt bei 15L. Die Muffe entspricht der Norm ISO 7241-1-A und bietet eine Abreißfunktion sowie eine Push-Pull Funktion. Sie ist "Highflow" bis zu 250 l/min ausgelegt und wiegt 560 g.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 86004439
• Passend für: Hydraulische Systeme
• Kategorie: Ersatzteil
• Gewicht: 560 g

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen System.
