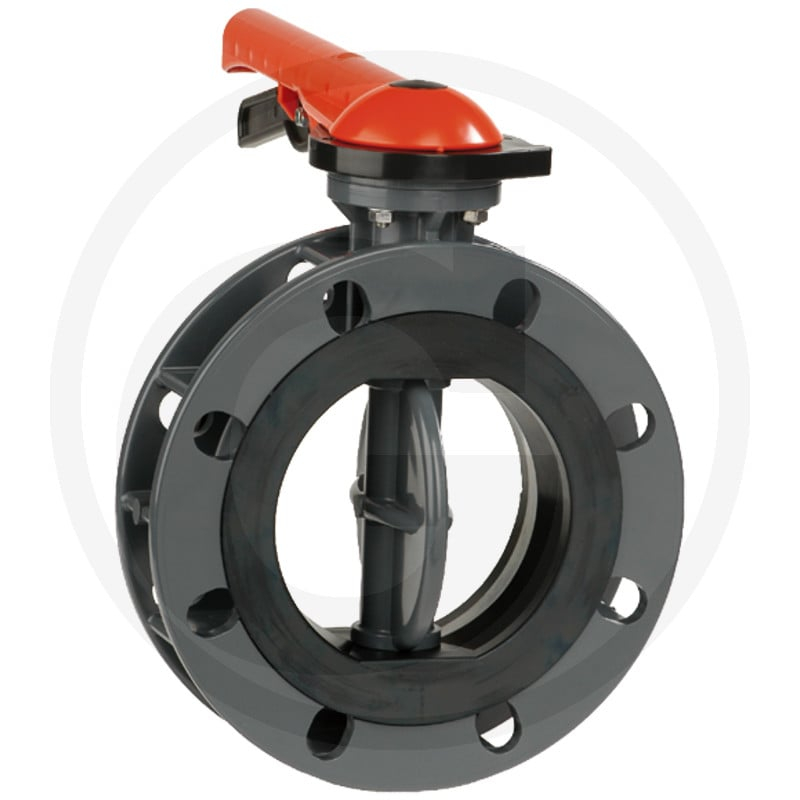

Absperrklappe Nw 90Mm

Die VDL Absperrklappe von Granit ist ein Ersatzteil, das in verschiedenen Maschinen und Anlagen zum Einsatz kommt. Sie dient der Absperrung von Fluiden und ist für einen Betriebsdruck von maximal 10 bar ausgelegt. Die Absperrklappe entspricht der ISO Norm F05/F07-14.

Technische Merkmale der Absperrklappe sind ein Nenndurchmesser (NW) von 90 mm, sowie folgende Maße: Durchmesser (D) 185 mm, Durchmesser 1 (D1) 106 mm, Durchmesser 2 (D2) 145/160 mm, Länge (Z) 53 mm, Länge 1 (Z1) 141,5 mm, Länge 2 (Z2) 100 mm, Länge 3 (Z3) 181 mm, Breite (B) 108 mm, Höhe (C) 270 mm und ein Lochdurchmesser von 8 x 19 mm. Das Gewicht der Komponente beträgt 2,00 kg.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 40504051789
• Passend für: Diverse Maschinen
• Kategorie: Ersatzteil
• NW: 90 mm
• Betriebsdruck max.: 10 bar
• ISO Nr.: F05/F07-14
• Gewicht: 2,00 kg

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinensystem.
