Absperrklappe Nw 225Mm

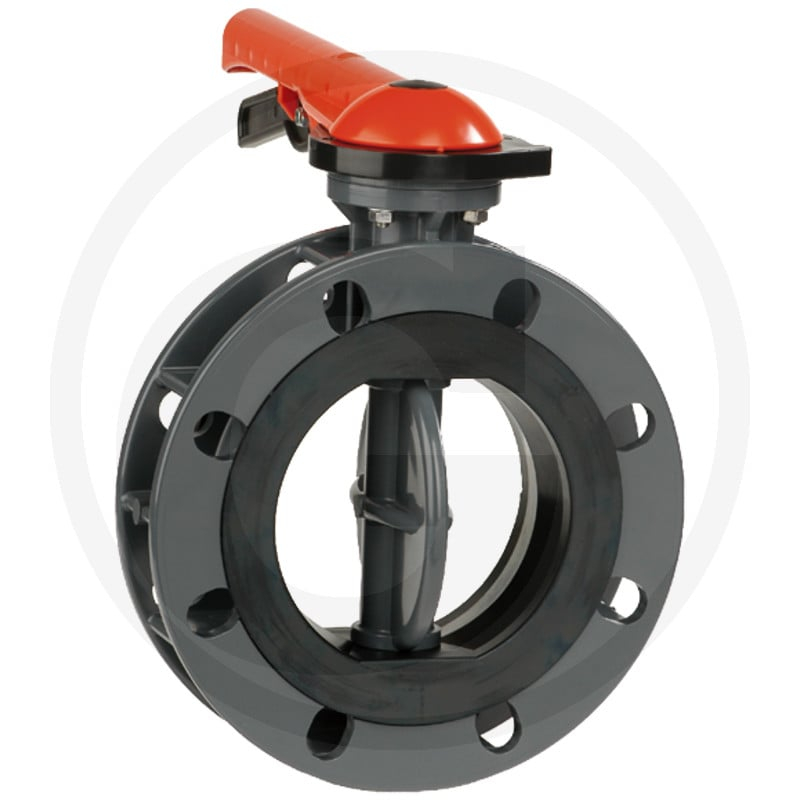

Die VDL Absperrklappe ist ein Ersatzteil von Granit mit der Artikelnummer 40504051793. Sie dient der Absperrung von Fluiden in verschiedenen technischen Anwendungen. Die Klappe ist für einen Betriebsdruck von maximal 6 bar ausgelegt.

Die technischen Merkmale der Absperrklappe umfassen einen Nenndurchmesser (NW) von 225 mm sowie folgende Abmessungen: Durchmesser (D) 340 mm, D1 (mm) 266 mm, D2 (mm) 280/298 mm, Z (mm) 81 mm, Z1 (mm) 233 mm, Z2 (mm) 170 mm, Z3 (mm) 289 mm, Breite (B) 150 mm, Höhe (C) 420 mm und Loch-Ø 8 x 23 mm. Die Klappe entspricht der ISO-Norm F10-Y-L-22 und hat ein Gewicht von 7,55 kg.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 40504051793
• Passend für: Diverse Maschinen
• Kategorie: Ersatzteil
• Gewicht: 7,55 kg
• Nenndurchmesser (NW): 225 mm
• Betriebsdruck max.: 6 bar
• ISO Nr.: F10-Y-L-22
