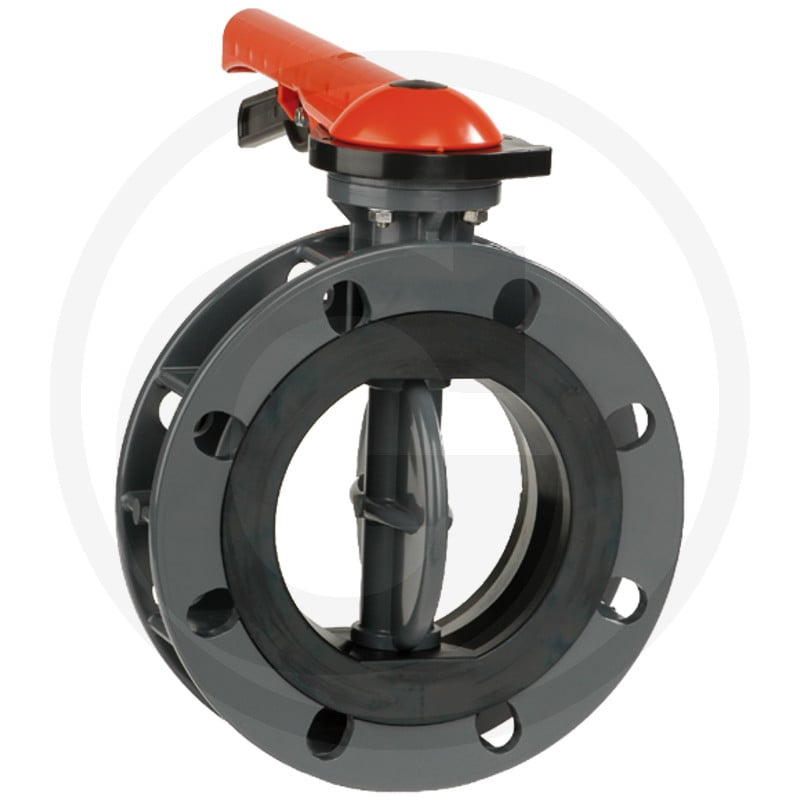

Absperrklappe Nw 75Mm

Die VDL Absperrklappe ist ein Ersatzteil für diverse Maschinen und Systeme. Sie dient der Absperrung von Fluiden in hydraulischen oder pneumatischen Anlagen.

Die Absperrklappe von Granit hat folgende technische Daten: Nennweite (NW) 75, Durchmesser (D) 185 mm, Durchmesser 1 (D1) 106 mm, Durchmesser 2 (D2) 125/144 mm, Länge (Z) 53 mm, Länge 1 (Z1) 134 mm, Länge 2 (Z2) 92,5 mm, Länge 3 (Z3) 174 mm, Breite (B) 108 mm, Höhe (C) 270 mm, Lochdurchmesser (Loch-Ø) 4 x 19 mm, Durchmesser Nominal (DN) 65 mm und einen maximalen Betriebsdruck von 10 bar. Die Klappe entspricht der ISO Norm F05/F07-11 und wiegt 2,11 kg.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 40504051788
• Passend für: Diverse Maschinen und Systeme
• Kategorie: Ersatzteil
• Gewicht: 2,11 kg
• Nennweite (NW): 75
• Betriebsdruck max.: 10 bar
• ISO Norm: F05/F07-11

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinensystem.
