Absperrklappe Nw 140Mm

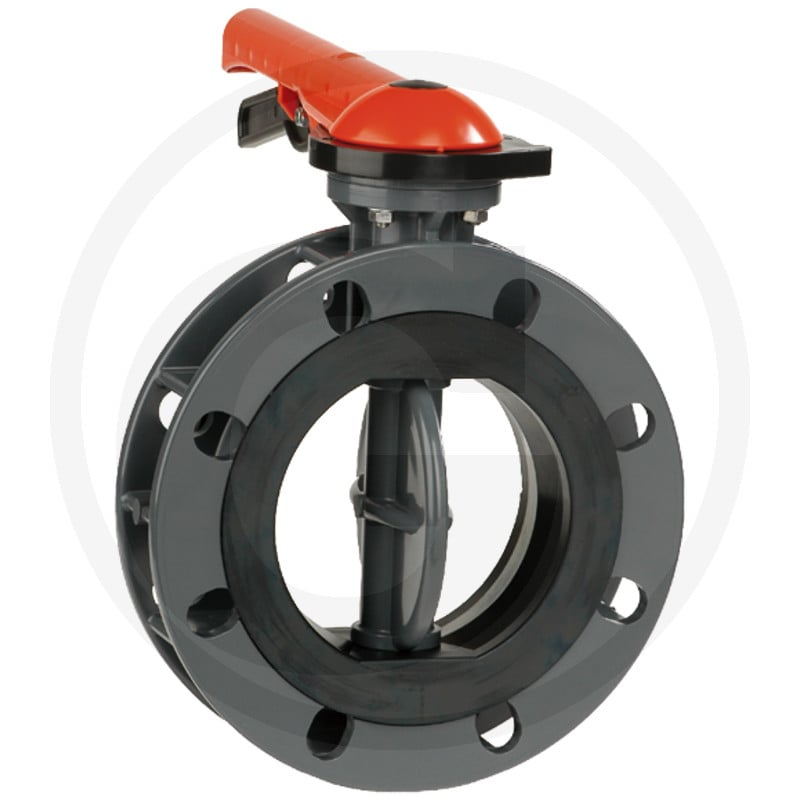

Die VDL Absperrklappe von Granit ist ein Ersatzteil, das in verschiedenen Maschinen und Anlagen zum Absperren von Fluiden eingesetzt wird. Die Klappe weist einen Nennweiten (NW) von 140 auf und hat folgende Maße: Durchmesser (D) 250 mm, D1 188 mm, D2 240/215 mm, Z 71 mm, Z1 162,5 mm, Z2 125 mm, Z3 203 mm, B 108 mm, C 340 mm und einem Loch-Durchmesser von 8 x 23 mm. Der Innendurchmesser (DN) beträgt 125 mm. Die Absperrklappe ist für einen maximalen Betriebsdruck von 10 bar ausgelegt und entspricht der ISO Norm F07-Y-L-17. Das Gewicht der Komponente beträgt 3,96 kg.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 40504051791
• Passend für: Diverse Maschinen
• Kategorie: Ersatzteil
• NW: 140
• D (mm): 250
• D1 (mm): 188
• D2 (mm): 240/215
• Z (mm): 71
• Z1 (mm): 162,5
• Z2 (mm): 125
• Z3 (mm): 203
• B (mm): 108
• C (mm): 340
• Loch-Ø (mm): 8 x 23
• DN (mm): 125
• Betriebsdruck max. (bar): 10
• ISO Nr.: F07-Y-L-17
• Gewicht: 3,96 kg
