Startseite » Ersatzteile » Granit » 4RSHF Muffe Ag 3/4'' Unf
Ersatzteil

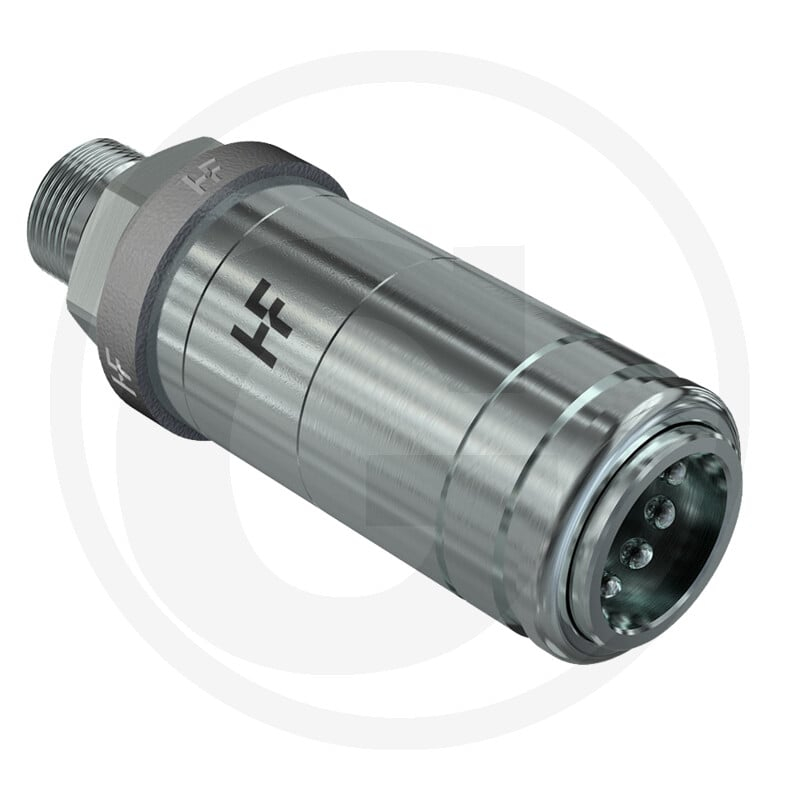

4RSHF Muffe Ag 3/4'' Unf

Art.Nr.12268280

Die Faster 4RSHF Muffe AG 3/4" UNF ist ein Ersatzteil für hydraulische Systeme. Das Bauteil der Baureihe 4SRHF ist gemäß der Norm ISO 7241-1-A gefertigt. Die Muffe verfügt über ein Aussengewinde UNF und eine Nennweite von DN 12. Sie besitzt eine Baugröße von 3 und ein Anschlussgewinde A von 3/4"-16 UNF. Der Nenndurchfluss beträgt 70 l/min, der Volumenstrom max. 250 l/min und der Betriebsdruck max. 250 bar. Die Maße betragen L1 108,2 mm, Ø D1 42 mm und SW 32 mm.

Produktdetails
  • Hersteller: Granit
  • Artikelnummer: 12268280
  • Passend für: Hydraulische Systeme
  • Kategorie: Ersatzteil
  • Gewindeart: Aussengewinde UNF
  • Nennweite: DN 12
  • Baugröße: 3
  • Anschlussgewinde A: 3/4"-16 UNF
  • Nenndurchfluss: 70 l/min
  • Volumenstrom max.: 250 l/min
  • Betriebsdruck max.: 250 bar
  • L1: 108,2 mm
  • Ø D1: 42 mm
  • SW: 32 mm
  • Baureihe: 4SRHF
  • Norm: ISO 7241-1-A

Technische Spezifikationen

HerstellerFaster
