Zuggabel Gzhl 1200-1800/1100/100/30

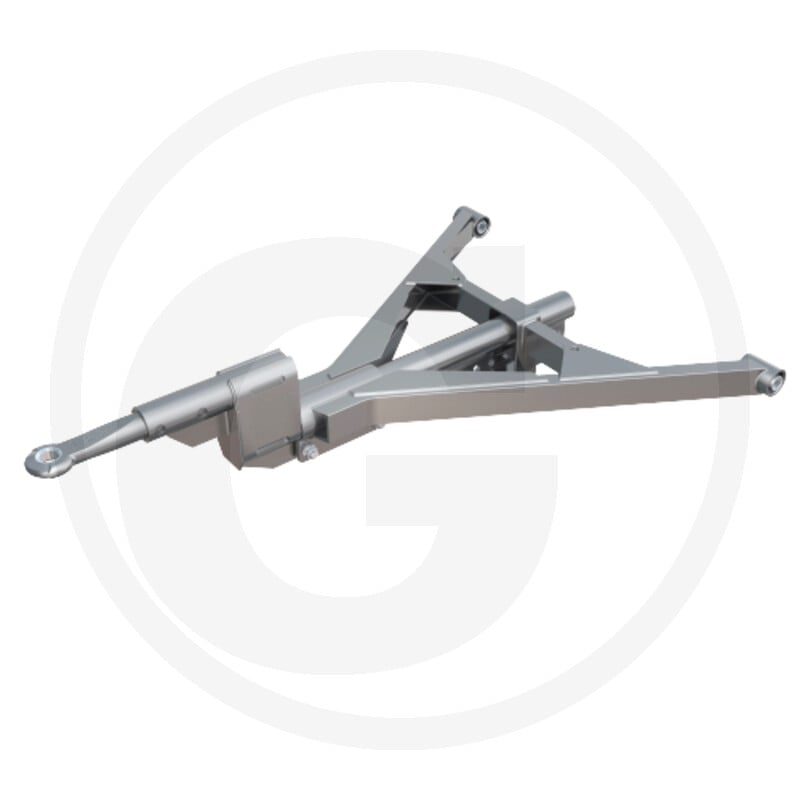

Die Jost Zuggabel GZHL 27 ist ein Ersatzteil für Granit Maschinen und Teil des Zugsystems. Die Zuggabel ist längenverstellbar und verfügt über eine gekröpfte Zugstange.
Die Zuggabel hat folgende technische Merkmale: Kloben-Mitte B beträgt 1100 mm, die Länge A misst 1200 mm. Der Verstellbereich liegt bei 12 x 50 mm, die Klobenbreite C beträgt 100 mm. Der Bolzendurchmesser D ist 30 mm, die Höhe H beträgt 150 mm. Die Zuggabel ist für ein zulässiges Gesamtgewicht von 27 t ausgelegt und hat einen D-Wert von 112 kN.
Sie verfügt über eine Messingbuchse und ein U 100 Profil. Der Zugösendurchmesser E beträgt 40 mm (DIN 74054 A). Die Zuggabel ist ECE-Typgenehmigungs-Nr. E1 55R-02 2634 zugelassen und für eine zulässige Vorderachslast Av von 10 t geeignet. Das Gewicht der Zuggabel beträgt 107,00 kg.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 19419058
- Typ: GZHL
- Passend für: Granit Maschinen
- Kategorie: Ersatzteil
- Gewicht: 107,00 kg
- Zul. Gesamtgewicht: 27 t
- D-Wert: 112 kN
- Bolzendurchmesser: 30 mm
- Länge A: 1200 mm
- Kloben-Mitte B: 1100 mm
Hinweis
Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinmodell.
Technische Spezifikationen
| Hersteller | Rockinger |
| Sperrgut | Ja |
| Gewicht | 107,000 KG |
