Ersatzteil
X-Wv-F 16,75
Art.Nr.81524038

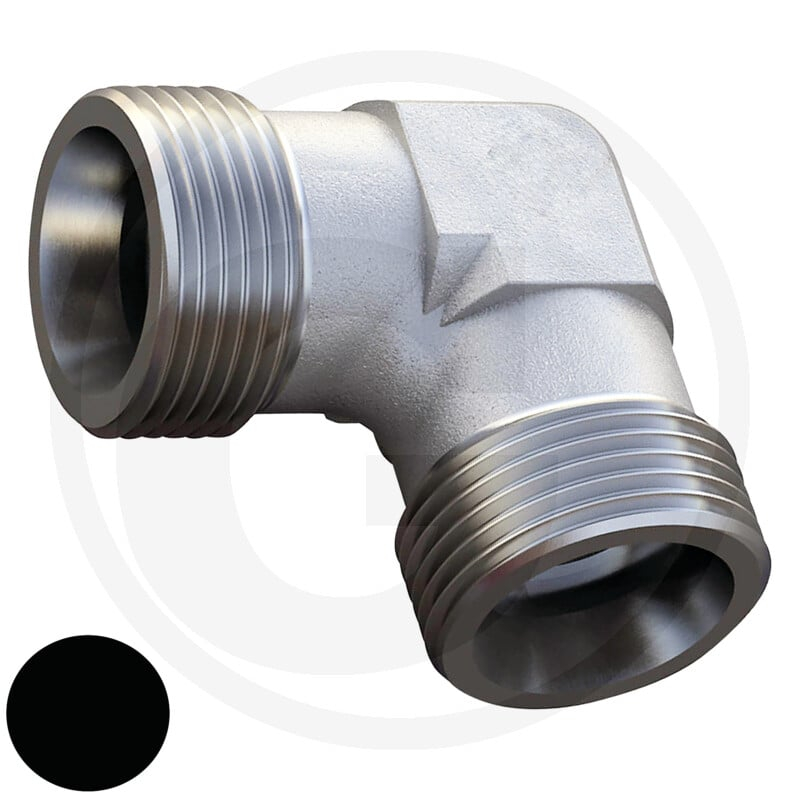

Die Winkelverschraubung GRANIT X-WV-F 16,75 ist ein Ersatzteil für verschiedene Granit-Systeme. Sie dient als Verbindungselement und ermöglicht eine winkelige Verbindung von Rohren oder Leitungen.
Die Baureihe 17 G der Winkelverschraubung ist für einen Betriebsdruck von 250 bar ausgelegt. Sie verfügt über ein M24 x 1,5 Anschlussgewinde und eine Außenrohr-Ø von 16,75 mm. Die Maße betragen L1: 41,5 mm, L2: 18 mm und S3: 30 mm. Für den Anpressschlüssel (SW) wird ein Wert von 24 angegeben. Das Gewicht der Komponente beträgt 261 g.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 81524038
- Typ: Winkelverschraubung
- Passend für: Diverse Granit Systeme
- Kategorie: Ersatzteil
- Bauform: Winkel
- Typformel: X-WV
- PN (bar): 250
- Anschlussgewinde: M24 x 1,5
- Außenrohr-Ø (mm): 16,75
- L1 (mm): 41,5
- L2 (mm): 18
- S3 (mm): 30
- SW: 24
- Gewicht: 261 g
Technische Spezifikationen
| Sperrgut | Ja |
| Gewicht | 0,261 KG |
