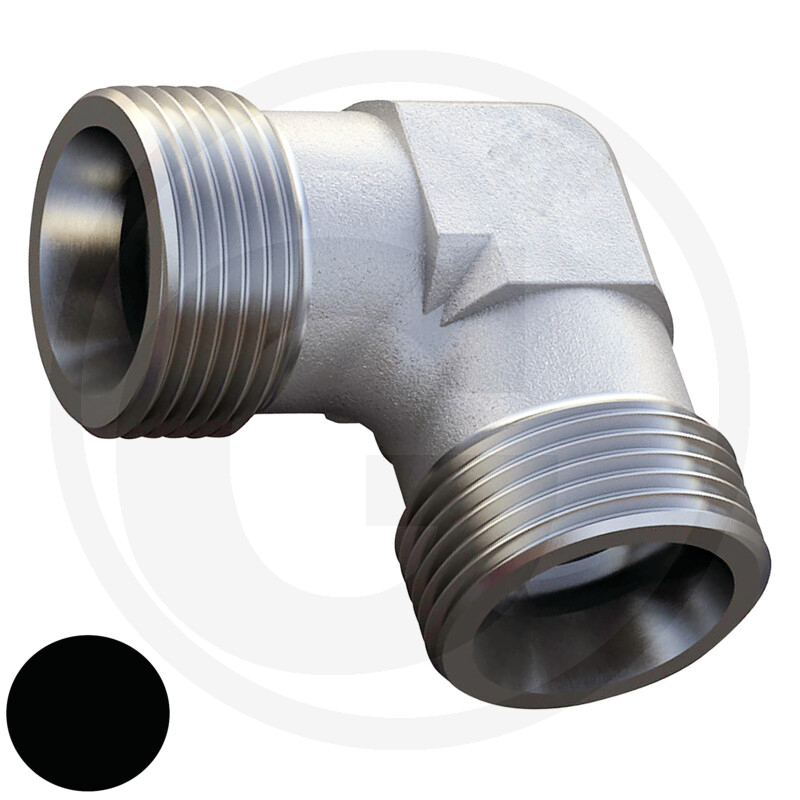

X-Wv-F 13,25

Die Winkelverschraubung GRANIT X-WV-F 13,25 ist ein Ersatzteil für hydraulische Systeme. Sie zeichnet sich durch ihre robuste Bauform und die hohe Druckbeständigkeit aus. Die Baureihe 13 G und der PN-Wert von 400 bar gewährleisten einen zuverlässigen Betrieb.

Die Winkelverschraubung verfügt über ein M20 x 1,5 Anschlussgewinde und eine Außenrohr-Ø von 13,25 mm. Die Maße L1 betragen 38,5 mm, L2 16 mm und S3 27 mm. Für den Anschluss ist ein Schlüssel (SW) mit 19 mm erforderlich. Das Gewicht der Komponente beträgt 156 g.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 81524037
• Typ: Winkelverschraubung
• Passend für: Hydraulische Systeme
• Kategorie: Ersatzteil
• Bauform: Winkel
• Typformel: X-WV
• Baureihe: 13 G
• PN (bar): 400
• Anschlussgewinde: M20 x 1,5
• Außenrohr-Ø (mm): 13,25
• L1 (mm): 38,5
• L2 (mm): 16
• S3 (mm): 27
• SW: 19
• Gewicht: 156 g
