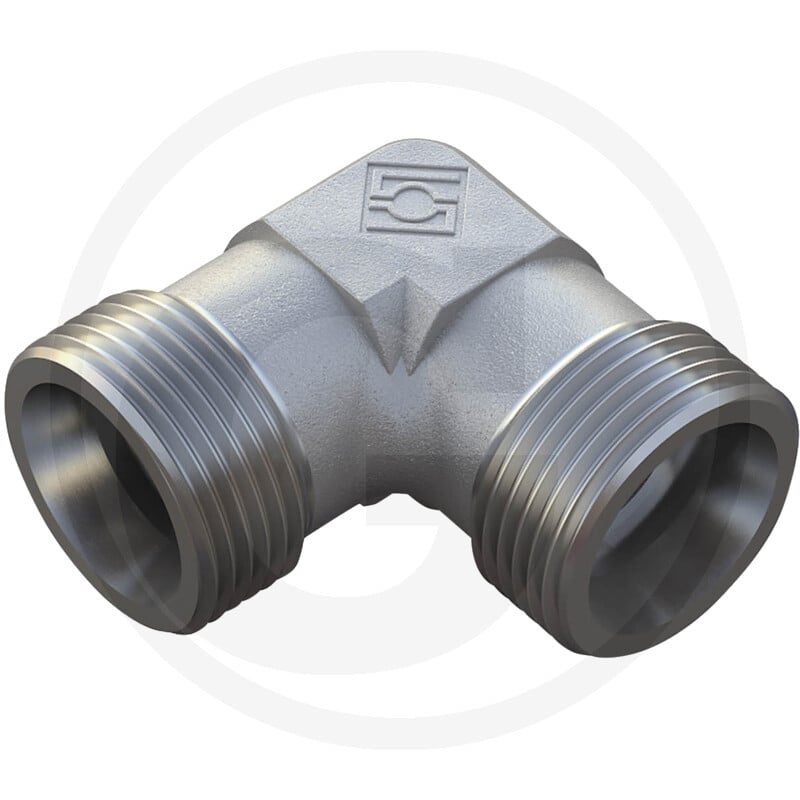

X-Wv 22 L

Die STAUFF X-WV 22 L ist eine Winkelverschraubung, die als Ersatzteil für Granit Maschinen geeignet ist. Diese Winkelverschraubung der Baureihe 22 L verfügt über eine Bauform Winkel und ist für einen maximalen Druck von 250 bar ausgelegt. Die Abmessungen betragen: Länge (L) 35 mm, Durchmesser (D1) 22 L mm, Länge 1 (L1) 44 mm, Länge 2 (L2) 27,5 mm, Steigung 1 (S1) 27 mm und Steigung 2 (S2) 36 mm. Das Gewicht der Komponente beträgt 125 g. Die Winkelverschraubung besitzt ein Anschlussgewinde von M30 x 2.

Als Komponente im Hydrauliksystem trägt die Winkelverschraubung zur sicheren und effizienten Fluidförderung bei.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 81600137
• Passend für: Granit Maschinen
• Kategorie: Ersatzteil
• Bauform: Winkel
• Typformel: X-WV
• Baureihe: 22 L
• PN (bar): 250
• L (mm): 35
• Anschlussgewinde: M30 x 2
• D1 (mm): 22 L
• L1 (mm): 44
• L2 (mm): 27,5
• S1 (mm): 27
• S2 (mm): 36
• Gewicht: 125 g
