X-Wv 20 S

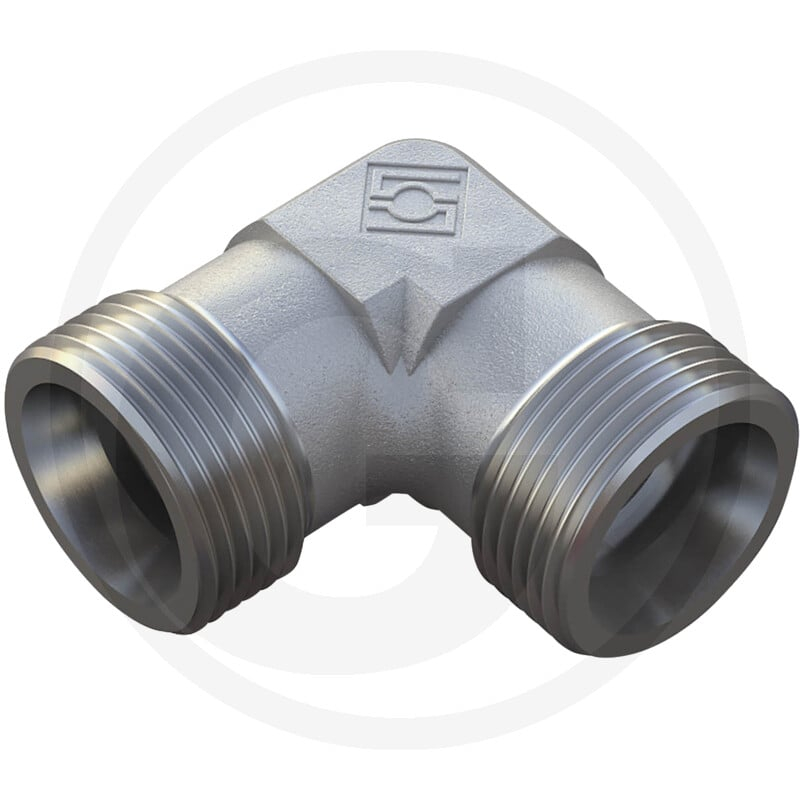

Die STAUFF X-WV 20 S ist eine Winkelverschraubung, die Bestandteil verschiedener hydraulischer Systeme sein kann. Diese Komponente zeichnet sich durch ihre Bauform als Winkel aus und gehört zur Baureihe 20 S. Die Winkelverschraubung ist für einen Prüfdruck von 420 bar ausgelegt und hat folgende Maße: Länge (L) beträgt 37 mm, Durchmesser (D1) 20 S, Länge 1 (L1) 48 mm und Länge 2 (L2) 26,5 mm. Die Anschlüsse sind mit einem M30 x 2 Gewinde versehen. Das Gewicht der Komponente beträgt 163 g.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 81600157
• Typ: Winkelverschraubung
• Passend für: Diverse Maschinen
• Kategorie: Ersatzteil
• Bauform: Winkel
• Typformel: X-WV
• Baureihe: 20 S
• PN (bar): 420
• L (mm): 37
• Anschlussgewinde: M30 x 2
• D1 (mm): 20 S
• L1 (mm): 48
• L2 (mm): 26,5
• S1 (mm): 27
• S2 (mm): 36
• Gewicht: 163 g

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinensystem.
