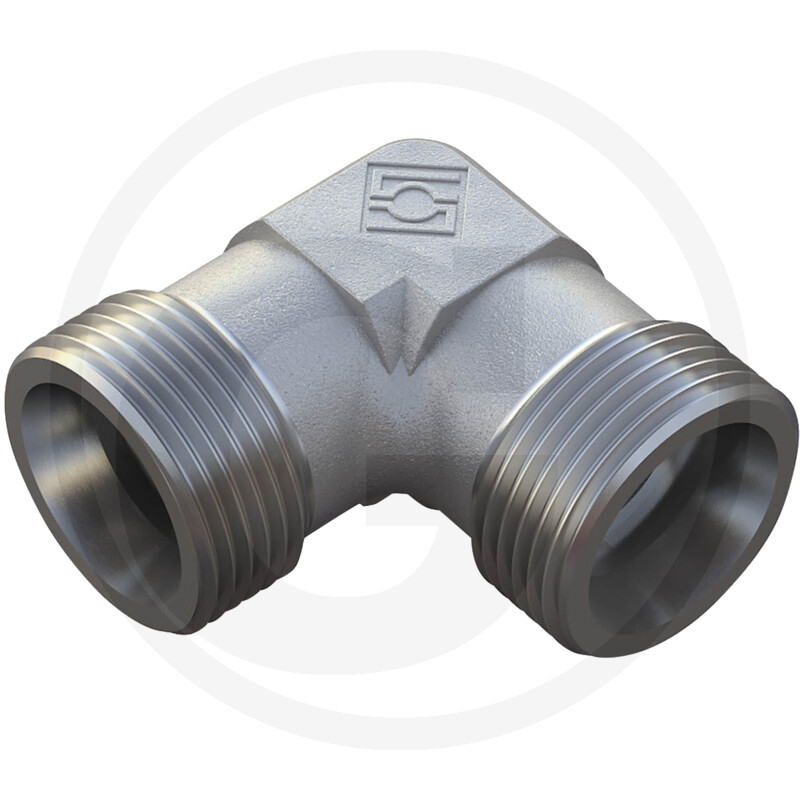

Verschraubung Typ: X-W 15-L

Die STAUFF X-WV 15 L ist eine Winkelverschraubung, die als Ersatzteil für Granit Maschinen geeignet ist. Sie gehört zur Baureihe 15 L und ist für einen Betriebsdruck von 400 bar ausgelegt. Die Winkelverschraubung verfügt über einen M22 x 1,5 Anschluss und eine Bauform im 90-Grad-Winkel.

Die Komponente dient der Verbindung von Fluiden in hydraulischen Systemen und ermöglicht eine platzsparende Installation durch die Winkelbauform. Sie ist ein wichtiger Bestandteil für die Gewährleistung eines zuverlässigen Betriebs der Maschine.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 81600135
• Typ: Winkelverschraubung
• Passend für: Granit Maschinen
• Kategorie: Ersatzteil
• Typformel: X-WV
• Baureihe: 15 L
• PN (bar): 400
• L (mm): 28
• Anschlussgewinde: M22 x 1,5
• Bauform: Winkel
• D1 (mm): 15 L
• L1 (mm): 36
• L2 (mm): 21
• S1 (mm): 19
• S2 (mm): 27
• Gewicht: 71 g
