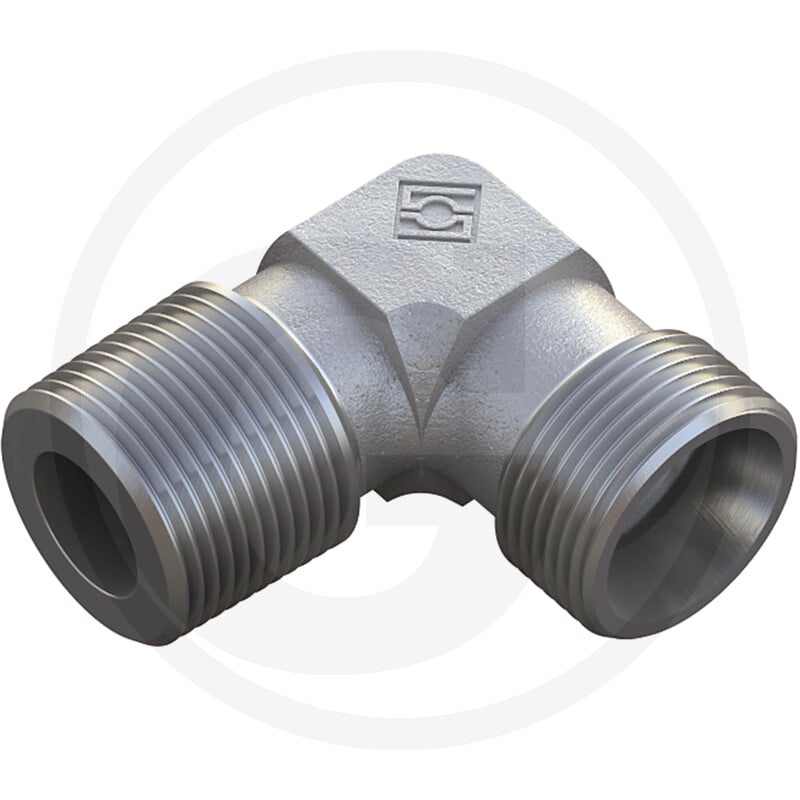

Verschraubung Typ: X - We 28 - L1 Npt

Die STAUFF X-WEN 28 L 1 ist eine Winkel-Einschraubverschraubung, die Bestandteil von Hydrauliksystemen und Maschinen ist. Sie dient der sicheren Verbindung von Bauteilen.

Die Verschraubung verfügt über eine Bauform als Winkel, eine Typformel X-WEN und gehört zur Baureihe 28 L. Sie besitzt ein Einschraubgewinde von 1" NPT, ist gewindedichtend und spezifiziert mit einem PN-Wert von 160 bar. Die Maße betragen: L 38 mm, D1 28 L mm, L1 47 mm, L2 30,5 mm, L3 48 mm, S1 36 mm und S2 41 mm. Das Anschlussgewinde ist M36 x 2 und das Gewinde T ebenfalls 1" NPT. Das Gewicht der Komponente beträgt 347 g.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 81601261
• Passend für: Granit Maschinen
• Kategorie: Ersatzteil
• Bauform: Winkel
• Typformel: X-WEN
• Baureihe: 28 L
• Einschraubgewinde: 1" NPT
• Dichtungsart: Gewindedichtend
• PN (bar): 160
• L (mm): 38
• Anschlussgewinde: M36 x 2
• D1 (mm): 28 L
• L1 (mm): 47
• L2 (mm): 30,5
• L3 (mm): 48
• S1 (mm): 36
• S2 (mm): 41
• Gewinde T: 1" NPT
• Gewicht: 347 g

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinensystem.
